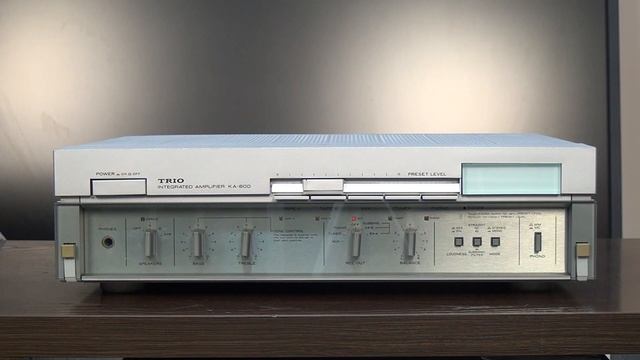

TRIO KA-800 ￥64,800(1980年頃)
TRIO KA-800 ￥64,800(1980年頃) Σドライブを搭載したプリメインアンプ。 Σドライブ方式では、アンプの筐体内で完結していた従来のNFBの考え方をスピーカー側の入力端子まで拡大し、スピーカーケーブルもアンプの内部配線の一つとしてとらえ、スピーカーの入力端子での性能を保証しています。 まず、スピーカーの+側とパワーアンプ部の帰還ポイントを結ぶ独自のΣケーブルを設置し、スピーカーの磁気回路が引き起こす逆起歪をはじめ、様々な種類の歪を、スピーカーの入力端子で発生させないように制御しています。 さらに、−側のケーブルもアースポイントと電源ループを分離することで、一点アースの考え方をスピーカーの入力端子とアースポイントの電位差を全くなくしています。 イコライザーアンプ部にはMM/MC切換方式を採用しています。MM35.6dB、MC57.6dBとゲインを切換えているため、入力ピンプラグを差し換えなくても様々なカートリッジを気軽に使用できます。 回路にはローノイズICを使用しています。 パワーアンプ部は可聴帯域全体にわたって均一にNFBをかけるニューハイスピード方式を採用しています。また、Tuner(AUX)端子からSP端子まで、NFループ内を含む全ての信号系に、低域カット用のコンデンサーを持たないストレートDCアンプを実現しています。 トーンコントロール部にはパワーアンプを利用したメイントーン方式を採用しています。 信号経路が単純化できるため、トーンコントロールを使用している時にも音質が改善されています。 ボリューム位置をプリセットできるフェーダー方式を採用しており、プリセットレベル用ツマミで常用する音量を決めておけば、フェーダーに軽くタッチするだけでなめらかにフェードイン・フェードアウトができます。 まず、パワースイッチをONにすると、セッティングしたボリュームの位置まで音量が上がり、フェーダーが青く点灯します。再びフェーダーにタッチすると、音量はゼロに下がりイルミネーションは白く変ります。 タッチしてフェード動作が終了するまでにかかる時間は約1秒で、音をだしている状態で音量を変えたいときには、プリセット用ツマミで調整できます。 型式 Σドライブアンプ 定格出力(20Hz～20kHz、両ch動作) 55W+55W(8Ω、Phono→sp out) 全高調波歪率(20Hz～20kHz、8Ω) Tuner、AUX、Tape→sp out: 0.009%(定格出力時) 0.007%(1/2定格出力時) 混変調歪率(60Hz:7kHz＝4:1) Tuner、AUX、Tape→sp out:0.009%(定格出力時、8Ω) 周波数特性 DC～350kHz -3dB(Tuner、AUX、Tape→sp out) ダンピングファクター(100Hz) 100 入力感度/インピーダンス Phono MM→sp out:2.5mV/47kΩ Phono MC→sp out:0.2mV/100Ω Tuner、AUX、Tape→sp out:150mV/47kΩ SN比(IHF-A) Phono MM→sp out:84dB Phono MC→sp out:64dB Tuner、AUX、Tape→sp out:105dB トーンコントロール Bass 400Hz:±7.5dB(100Hz) Treble 3kHz:±7.5dB(10kHz) ラウドネスコントロール(Volume -30dB) +10dB(100Hz) サブソニックフィルター(-3dB) 18Hz、6dB/oct ライズタイム 1μs(Tuner、AUX、Tape→sp out) スルーレート ±100V/μs(Tuner、AUX、Tape→sp out) Phono最大許容入力 (Phono→Tape rec、1kHz、歪率0.005%) MM:200mV MC:10mV PhonoRIAA偏差 30Hz～20kHz ±0.3dB 出力レベル/インピーダンス Tape rec(PIN):150mV/220Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力(電気用品取締法) 160W 電源コンセント 電源スイッチ連動:2系統 電源スイッチ非連動:1系統 外形寸法 幅440x高さ123x奥行375mm 重量 8.5kg
