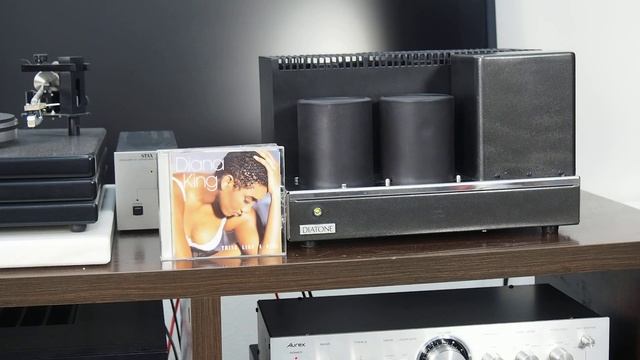

DIATONE DA-A100 ￥250,000(1973年発売)

Усилитель высшего класса, самая высшая модель у фирмы Diatone. 1973 год выпуска. http://audio-heritage.jp/DIATONE/amp/da-a100.html DA-P100とペアとなるステレオパワーアンプ。 電力増幅部の前に電圧増幅部を設ける2ブロック構成を採用しています。 これにより、安定したNFBとともに、S/N、歪をはじめとする、パワーアンプの問題を大幅に改善しています。 パワートランジスタは、hFE(直流電流増幅率)の直線性の良い、fa(高域遮断周波数)の高いものを厳選して採用しています。これによりパワーレシオ3.0を実現しています。 さらに、シングルプッシュプルで使用することで、ノッチ歪の減少など音質的に優れた結果を得ています。 電源部は増幅段と一体のものとして考え、パーツそのもののクオリティ向上を図ることで、全体の向上を図っています。 電源トランスには、ロスの多いEI構造のトランスではなく、カットコアを採用しています。また、容量を400VAと大きくすることでレギュレーションの向上を図っています。 また、4Ω負荷150Wの大出力を得るために、電源のフィルターコンデンサーには十分インピーダンスが低く大電流を流せるものを採用しています。コンデンサーには静電容量22000μF、電流容量36Aのもの採用しています。 ラジエーター(放熱器)100℃で保護回路が動作する設計となっています。 パワートランジスタ1個に異常検出回路1個を装備。 型式 ステレオパワーアンプ 出力 両ch動作: 150W+150W(4Ω) 100W+100W(8Ω) 片ch動作: 180W/180W(4Ω) 110W/110W(8Ω) ミュージックパワー: 450W(4Ω) 250W(8Ω) EIAJ: 340W(4Ω) 220W(8Ω) 高調波歪率 0.1%(定格出力時) 混変調歪率 0.15%(定格出力時) 入力感度/インピーダンス 1V/100kΩ パワーバンド幅 20Hz～20kHz 周波数特性 10Hz～30kHz -0.5dB 残留ノイズ 0.25mV ダンピングファクター 200 使用半導体 トランジスタ:35個 ダイオード:25個 電源 AC100V、50Hz/60Hz 消費電力 205W 外形寸法 幅360x高さ223x奥行268mm 重量 16kg
