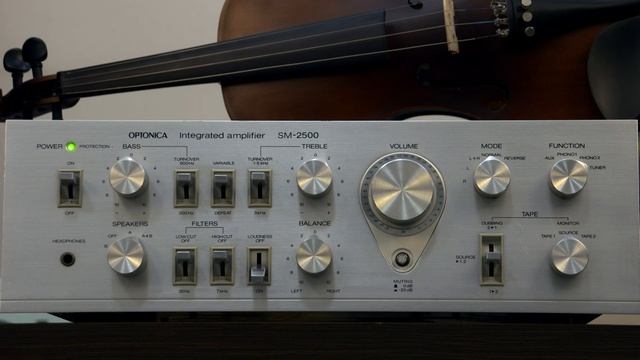

OPTONICA SM-2500 ￥59,800(1975年頃) усилитель с феноменально-красивым звучанием. Япония. Редкая модель.
OPTONICA SM-2500 ￥59,800(1975年頃) Предварительный основной усилитель с использованием V-FET. Часть усилителя мощности использует чистую комплементарную схему OCL, непосредственно подключенную ко всем каскадам. Кроме того, для блока питания используются хорошо отрегулированный трансформатор и конденсатор емкостью 10 000 мкФ, обеспечивающие стабильное питание даже при кратковременной высокой мощности. Часть управляющего усилителя использует схему дифференциального усилителя источника питания ± 2 от IC и схему управления тоном типа NF и r−схему с отличными фазовыми характеристиками. В этой схеме стабилизируется потенциал средней точки источника питания ±2, стабилизируются детали и улучшается производительность. Схема управления тоном имеет тип переключения частоты переключения, и частота переключения может переключаться в 2 этапа.Он также оснащен тонированным ножным переключателем, который обеспечивает ровную частотную характеристику одним касанием. Малошумящий полевой транзистор и V-полевой транзистор приняты в секции усилителя эквалайзера, а схемотехника основана на методе САПР с применением компьютера. Для первого каскада используется полевой транзистор с низким уровнем шума, а фазовые характеристики и переходные характеристики улучшаются за счет схемы прямого соединения с картриджем, а искажения и шумы в диапазоне низких частот подавляются.V-FET, работающий при высоком напряжении 100 В, используется на конечном этапе для улучшения динамического запаса. Схема защиты от перегрузки по току установлена в качестве схемы защиты для защиты цепи от аварии при коротком замыкании нагрузки.Кроме того, в качестве схемы предотвращения перегрева используется позистор. Эти защитные дисплеи выполнены с 2-цветными светодиодами. Схема дубляжа ленты имеет отдельный переключатель монитора ленты и переключатель дубляжа и использует новый метод, который позволяет прослушивать другие источники во время дубляжа. Для регулировки громкости используется 32-контактный фиксирующий объем. Он оснащен фильтром низкого и высокого давления. Он оснащен схемой приглушения звука на 20 дБ. Он оснащен регулятором громкости. Усилитель мощности и предусилитель могут быть разделены. 型式 プリメインアンプ -パワーアンプ部- 回路方式 全段直結純コンプリメンタリーOCL 実効出力 52W+52W(8Ω、1kHz、両ch動作) 47W+47W(8Ω、20Hz～20kHz、両ch動作) 高調波歪率 0.1%(実効出力時) 0.05%(1～35W出力時) 混変調歪率 0.1%(実効出力時) 0.05%(1～35W出力時) 出力帯域幅 5Hz～40kHz 周波数特性 5Hz～100kHz +0 -1dB 入力端子 Power in:800mV/70kΩ 出力端子 Speaker:A/B(4Ω～16Ω)、A+B(8Ω～16Ω) Headphone(4Ω～16Ω) ダンピングファクター 40以上 SN比 100dB以上(IHFショートサーキット、Aネットワーク) 残留雑音 0.4mV以下(8Ω、プリ+パワーアンプ) -プリアンプ部- 回路方式 イコライザーアンプ:オールFET直結ICL コントロールアンプ:差動増幅NF型 入力端子 Phono1、2:2.5mV/47kΩ Aux、Tuner:150mV/47kΩ Tape monitor1、2:150mV/47kΩ Phono最大許容入力 300mV(RMS) 出力端子 Pre out:800mV Tape rec1、2(Pin):150mV Tape rec2(DIN):30mV/80kΩ 周波数特性 Phono(RIAA偏差):30Hz～15kHz ±0.3dB Aux、Tuner、Tape mon:5Hz～70kHz +0 -1dB トーンコントロール Bass ターンオーバー 600Hz ±10dB(100Hz) ターンオーバー 300Hz ±10dB(50Hz) Treble ターンオーバー 1.5kHz ±10dB(10kHz) ターンオーバー 3kHz ±10dB(20kHz) フィルター Low:30Hz、6dB/oct High:7kHz、6dB/oct ラウドネスコンター +5dB(100Hz)、+3dB(10kHz) SN比(IHF-A、 ショートサーキット) Phono1、2:80dB Aux、Tuner、Tape:90dB ミューティング -20dB -総合- 使用半導体 IC:3個 トランジスタ:24個 FET:6個 ダイオード:24個 電源コンセント 電源スイッチ連動:2系統 電源スイッチ非連動:1系統 電源電圧 AC100V、50Hz/60Hz 消費電力 125W(電気用品取締法) 外形寸法 幅442x高さ144x奥行380mm 重量 10.5kg
