Panasonic SU-VX800 ￥74,800(1991年発売)

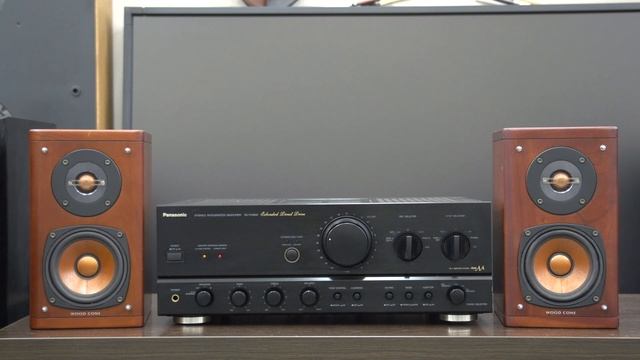

Panasonic SU-VX800 ￥74,800(1991年発売) 新開発のEDD(エクステンデッド・ダイレクト・ドライブ)とクラスAA方式を採用したプリメインアンプ。 新開発のEDDを採用しています。 この方式では、電圧増幅利得を-∞から+30dBまで可変できる可変利得アンプを電圧増幅利得が0の0dBパワーアンプに直結しています。これにより、ボリュームを下げるにしたがってノイズレベルも低くなり、実使用状態でのSN比を向上しています。 パナソニック/テクニクス独自のクラスAA方式を採用しています。 この方式では電圧増幅と電流駆動を別々のアンプで行っており、信号レベルや負荷インピーダンスの変動に強く、安定した伝送と増幅を実現しています。 電源部にはOFC巻線の大容量トランスや、振動や磁気輻射を抑えこんだX-Proツインキャパシタを左右に搭載しています。 振動解析に基づいたシャーシやOFC採用の電源コードを採用しています。 フォノ入力はMMとMCに対応しています。 キャノンタイプのバランス入力を搭載しています。 Интегрированный усилитель, который принял недавно разработанный EDD (расширенный прямой привод) и систему класса AA. Применяется вновь разработанный EDD. В этой схеме усилитель с регулируемым коэффициентом усиления, который может изменять коэффициент усиления по напряжению от -∞ до +30 дБ, напрямую подключен к усилителю мощности 0 дБ, коэффициент усиления по напряжению которого равен 0. Таким образом, уровень шума становится низким по мере уменьшения громкости, и соотношение SN в состоянии фактического использования улучшается. Применяется оригинальный метод класса AA Panasonic / Technics. В этой системе усиление напряжения и управление током выполняются отдельными усилителями, она устойчива к колебаниям уровня сигнала и импеданса нагрузки, а также реализуется стабильная передача и усиление. Трансформатор большой емкости обмотки OFC и двойной конденсатор X-Pro, который подавлял вибрацию и магнитное излучение, несут в части источника энергии слева и справа. Шасси, основанное на анализе вибрации, и шнур питания, принятый как OFC, принимаются. Фонокорректор поддерживает MM и MC. Вход баланса пушечного типа несут. Применяется оригинальный метод класса AA Panasonic / Technics. В этой системе усиление напряжения и подача тока выполняются отдельными усилителями, и она устойчива к колебаниям уровня сигнала и импеданса нагрузки, а также реализуется стабильная передача и усиление. Трансформатор большой емкости обмотки OFC и двойной конденсатор X-Pro, который подавил вибрацию и магнитное излучение, несут в части источника энергии слева и справа. Шасси, основанное на анализе вибрации, и шнур питания, принятый как OFC, принимаются. Фонокорректор поддерживает MM и MC. Вход баланса пушечного типа несут. 型式 インテグレーテッドアンプ 定格出力 100W+100W(6Ω、20Hz～20kHz、0.009%) 全高調波歪率 0.005%(20Hz～20kHz、EDD in、定格出力-3dB、8Ω) ダンピングファクター 80(8Ω) 周波数特性 Tuner、CD、Aux、Tape1/2:4Hz～150kHz +0 -3dB 20Hz～20kHz +0 -0.2dB EDD in:4Hz～170kHz +0 -3dB 20Hz～20kHz +0 -0.2dB 入力感度/インピーダンス Tuner、CD、Aux、Tape1/2:150mV/22kΩ EDD:1V/10kΩ(アンバランス) 1V/20kΩ(バランス) Phono MM:2.5mV/47kΩ Phono MC:250μV/220Ω S/N比 Tuner、CD、Aux、Tape1/2:91dB(EIAJ) 103dB(IHF'66) EDD(アンバランス):105dB(EIAJ) 112dB(IHF'66) EDD(バランス):100dB(EIAJ) 107dB(IHF'66) Phono MM:84dB(EIAJ) 88dB(IHF'66) Phono MC:75dB(EIAJ) 71dB(IHF'66) トーンコントロール bass:±10dB(50Hz) treble:±10dB(20kHz) 電源 AC100V、50Hz/60Hz 消費電力 254W 外形寸法 幅430x高さ158x奥行429mm 重量 17.1kg
