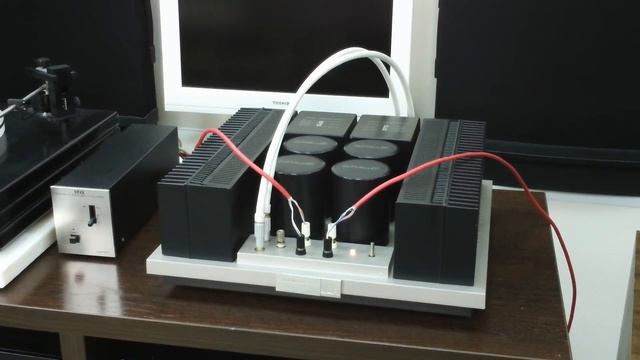

Pioneer M-22 \120,000(1980年頃)
型式 ステレオパワーアンプ 回路方式 差動2段、PPドライブ、2段ダーリントン、パラレルPP、 純コンプリメンタリーOCL(A級動作、DCアンプ構成) 実効出力(両ch駆動) 30W＋30W(10Hz〜30kHz、8Ω) 高調波歪率 (10Hz〜30kHz、8Ω) 実効出力時:0.01％ 15W出力時:0.005％ 1W出力時:0.005％ 混変調歪率 (50Hz:7kHz＝4:1、8Ω) 実効出力時:0.005％ 15W出力時:0.003％ 1W出力時:0.003％ 出力帯域幅(IHF、両ch駆動) 5Hz〜100kHz(歪率 0.01％) 周波数特性 2Hz〜150kHz +0 -1dB(1W出力時) 入力端子 Input:1V/50kΩ 出力端子 Speaker:8Ω ダンピングファクター 60(20Hz〜20kHz、8Ω) SN比(IHF、Aネットワーク、 ショートサーキット) 106dB 使用半導体 トランジスタ:44個 ダイオード、他:62個 電源電圧 100V、50Hz/60Hz 消費電力 240W (電気用品取締法) 外形寸法 幅420×高さ153×奥行370mm 重量 22.0kg
