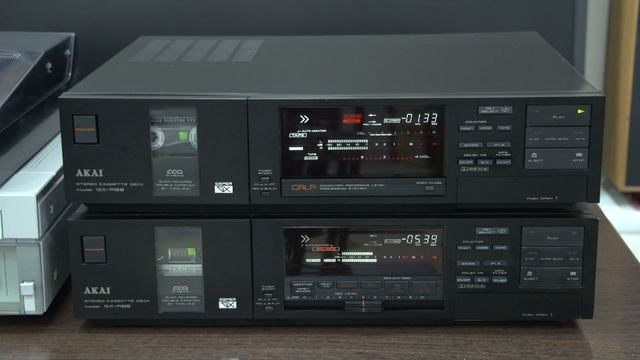

AKAI GX-R99 ￥168,000(1983年発売).
AKAI GX-R99 ￥168,000(1983年発売). テトラコードというコンセプトで録音能力の向上を図ったクイックリバースデッキ。 テトラコードは4つのイノベーションのことで、スーパーGX・3ヘッドリバース、ダブルキャプスタンbyツインDD、CRLP(Computer Recording Level Processing)、ハイチューンDCアンプの4点を重視した設計となっています。 ヘッド部にはスーパーGXヘッドを録音・再生で独立して使用しており、往復録再にはヘッドブロックを180度回転させるAccurate Reverseヘッドシステムを採用しています。 Accurate Reverseヘッドシステムでは、テープに対してヘッドの位置を高精度に保つため、ヘッドハウジング材にベリリウム配合の高硬度亜鉛ダイキャストを採用しています。通常の亜鉛ダイキャストに比べて2倍の硬度と8倍の耐摩耗性を示すこの素材に公差が数ミクロンという精密加工を施すことで高い精度を維持しています。 回転部には滑りの良いフッ素系樹脂を主体とする個体潤滑剤を使用しており、精密塗膜コントロール技術で数ミクロン厚にコーティングし、摩擦係数を大幅に下げ、連続200万回以上の耐久性を実現しています。また、往復両方向のアジマスを正確に保つため、ストッパー部に往復どちら側にも高硬度のファインセラミックス(純度99%以上のアルミナ)を採用しており、ヘッドの急回転に伴う衝撃1,000kg/cm2に22,000kg/cm2と余裕のある強度を確保し、長期にわたる耐摩耗性と耐衝撃性を保証しています。 ストッパーを受け止めるアジマス調整ネジにはステンレス鋼に焼入れ処理を施したファインスクリューを採用しており、硬度と緩衝性を両立させることで摩耗を抑え、内部のステンレスの弾性が衝撃を吸収します。さらに、長期使用で問題となる調整ネジの緩みにはダブルナット方式で対処しており、2重のナットで締め上げることでゆるみを確実にロックしています。 また、薄くて強靭なポリアミド樹脂にリード線をプリントしたロールアップフレキシブルプリントボードを採用しており、回転部では螺旋状に巻きあげたことでヘッドに回転負荷トルクがかからず、また低温時の硬化によるトラブルも防いでいます。 ヘッドの回転は摩擦係数の特に低いラックをモータードライブによって素早く左右にシフトさせるダブルピニオン駆動となっており、機構的に極めてシンプルな回転メカニズムを実現しています。 スーパーGXヘッドは、独自の加工技術によってローノイズ・クリスタル化に成功したフェライトヘッドで、これをヘッドコアとシールドコアに用い、全体を高硬度ガラスで固めた構造となっています。 このヘッドでは従来のフェライトヘッドが抱えていたノイズや粒子脱落などの難点を解決しており、さらに高域でのエディカレントロスが極めて少なく、高い透磁率とワイドな周波数特性を実現しています。また、ヘッドギャップの工作精度が非常に高くできるなどのメリットも持っています。 GX-R99ではスーパーGXヘッドを録音用と再生用に専用化して使用しており、高精度に一体化したコンビネーションタイプの3ヘッド方式となっています。録音用ヘッドのギャップは深いバイアス電流をかけても磁気飽和をおこさないよう4ミクロン幅とし、再生ヘッドのギャップは20kHz以上まで周波数特性を伸ばすため1ミクロン幅としています。 メカニズム部にはクローズドループ・ダブルキャプスタン方式を採用しており、さらにアカイ独自のBSP(Bi-directional Symmetrical Precision)メカニズムを採用することで往復走行特性の均一化を図っています。 クローズドループ・ダブルキャプスタン方式では2組のキャプスタンとピンチローラーでヘッド近辺のテープを挟み込むことでテープに一定のテンションを与えています。この方式ではリールなどからの外乱がシャットアウトできるためワウ・フラッター特性が向上し、さらにテープスパンを短くすることで走行にともなうテープの微振動を制御しています。また、テープの巻き始めから巻き終わりまで一定したテープテンションが得られるため、ヘッドタッチが安定化しています。 GX-R99ではクローズドループ・ダブルキャプスタン方式のメリットを最大限に引き出すため、テイクアップ側のキャプスタン径を2.3mm、サプライ側を2.5mmとわずかにキャプスタンの直径を変えており、回転周期の重なりによるワウの発生を防止しています。また、ピンチローラーのキャプスタン軸への圧着力をテープ走行方向の上流側で低く、下流側で高く調整しており、ループ内テンションの安定性をより高いものとしています。 フォワード側、リバース側の両方向で優れたテープ走行を実現すすため、両方にダイレクトドライブ方式を採用しています。 DDモーターにはフライホイールの厚みを十分にとって慣性モーメントを高めたブラシレス、コアレス、スロットレスのFGサーボ方式を採用しており、極めて高い回転精度を獲得しています。 ツインDDシステムはテイクアップ側のモーターが駆動され、サプライ側はベルトを介して従動するシステムとなっています。リバース時にはFGサーボを一時解除し、2つのモーターに逆電圧を瞬間的に印加してクイックリバースを実現しています。さらに、ループ内テンションを素早く安定化させるため、ピンチローラーがキャプスタンに圧着するタイミングをテープの下流側を早めに、上流側を遅めにコントロールしています。 往復走行特性の均一化を図るため、テープトランスポートの左右対称化を図ったBSPメカニズムを採用しており、フォワード方向での走行特性がリバース方向でも同様に再現されます。 また、カセットハーフ自体に潜む走行特性を変化させる要素を排除するためにデュアルワイドテープガイドシステムを採用しています。この方式ではテープガイドを録再ヘッドから分離独立させ、しかもテープとの接触面を十分幅広くとってテープをホールドしています。また、アジマスを常に正確に保つためガイドの高さを0.01mmの高精度で調整しており、録再ヘッド近辺でのテープのたわみや圧着ムラ、テープエッジのカールなどが一掃されています。 CRLP(Computer Recording Level Processing)システムを搭載しており、テープ1本1本に対応したチューニングが可能です。 CRLPはクイックオートチューニングシステム、MOLディテクター、ベストレックレベルセッティングシステムの3つの回路で構成されています。クイックオートチューニングシステムではテープに最適なバイアス量や録音イコライザーを設定し、MOLディテクターでは使用テープのMOL特性を検出します。そして、ベストレックレベルセッティングではミュージックソースのエネルギーバランスとテープMOLとの兼ね合いでクリップを起こさない最大レベルに録音入力レベルを自動設定します。 GX-R99では一連のプロセスをCRLPキーを押すだけで自動的に実行し、ベスト録音がワンタッチで誰にでも可能です。 クイックオートチューニングシステムは、テープをローディングして録音に移る際にREC/PAUSEボタンを押すだけで素早くテープに最適な録音条件を設定します。チューニング時間は約2秒で、高い精度を確保しながら素早い動作を実現しています。 GX-R99ではさらにアカイ独自のATバイアス機構を装備しており、録音ソースのエネルギーバランスに合わせてテープのMOL曲線を変化させ、好みの音作りが可能です。バイアスポジションはUNDER/STD/OVERの3点で、UNDERでは高域MOLが強化されロックやフュージョン向きとなり、OVERでは逆に中低域MOLが強化されてクラシックやボーカル向きとなります。いずれのポジションでもMOLバランスが変化するだけで周波数特性はフラットに調整されます。 MOLディテクターでは中低域MOL(400Hz、MML)と高域MOL(8kHz、SOL)を自動的に検出し、そのデータをディスプレイに表示することができます。GX-R99ではクイックオートチューニングに続いて直ちにMOL検出を行い、検出は2秒間で終了します。 検出された2つのMOLはMOLディスプレイ上に表示され、チューニングデータとともにEJECTを行うまでメモリーされます。このMOL表示をさらに有効に生かすため、GX-R99ではVU/PEAKメーターが録音ソースの中低域レベルと高域レベルの表示に切り替わるスペクトラム表示システムを装備しています。 ベストレックレベルセッティングシステムでは、MOL特性データとスペクトラム表示システムを活用してデッキが最適録音レベルを自動設定します。このシステムでは録音スタンバイ状態で約10秒間入力ソースをモニターしながら中低域および高域のピークが検出したMOL内に収まるように録音レベルを調整します。 マニュアル録音機能を搭載しており、CRLPシステムで得られたレベルを目安として自分の好みに調節できます。 メモリー録音機能を搭載しており、合計6組の最適入力レベルを記憶させることができます。... 型式 ステレオカセットデッキ ワウ・フラッター 0.028%WRMS(JIS) ±0.055%W.Peak(EIAJ) 周波数特性 20Hz～18kHz ±3dB(ノーマルテープ) 20Hz～19kHz ±3dB(CrO2テープ) 20Hz～21kHz ±3dB(メタルテープ) SN比(メタルテープ) 56dB(EIAJ) Dolby B on:1kHzで5dB、5kHz以上で10dB改善 Dolby C on:500Hzで15dB、1kHz～10kHzで20dB改善 歪率(1kHz、0VU) 0.5%(メタルテープ) ヘッド コンビネーションヘッド スーパーGX録音ヘッド スーパーGX再生ヘッド 消去ヘッドx2 モーター キャプスタン用:FGサーボDDモーターx2 リール用:DCモーター メカ駆動用:DCモーター オペレーションボード駆動用:DCモーター 早巻き時間 約90秒(C-60テープ使用時) 入力レベル Line:70mV/47kΩ 出力レベル Line:410mV/2kΩ以下 Headphone:1.3mW/8Ω 電源電圧 AC100V、50Hz/60Hz 消費電力 45W 最大外形寸法 幅440x高さ105x奥行372mm 重量 約8.7kg 付属 コネクションコードx2 別売 ワイヤレスリモコン RC-92(￥18,000) ワイヤードリモコン RC-32(￥6,000)
