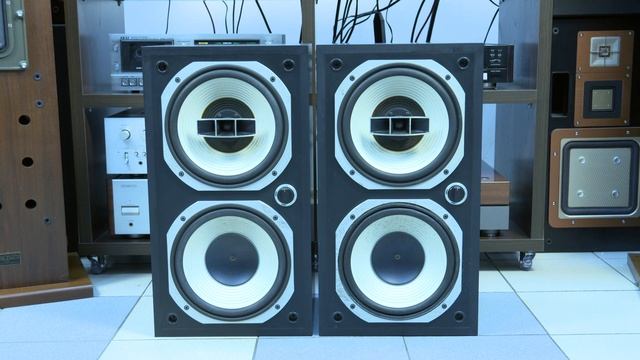

TRIO LS-77 ￥66,000(2台、1976年頃) 93dB/W/m
Trio LS-77 Alnico магниты, 1976 год. Рупорные системы с пассивным излучателем. https://www.youtube.com/watch?v=q4oPhOchXbk 同軸ユニットとパッシブラジエーターを組合わせたスピーカーシステム。 ユニットには25cmコーン型ウーファーとラジアルホーントゥイーターを組合わせた25cm同軸ユニットを搭載しています。 高域には単独ユニットとして100dB近い出力レベルを持つラジアルホーンを採用しています。このラジアルホーンはウーファーと同軸構造であるため、音源が点音源に近くなり、指向特性もブロードでクリアな音像定位を実現しています。 ウーファーの振動板にはカナディアンフォレストとセルロース成分の多いパルプを9：1の割合で配合したコーン紙を採用しています。 支持部にはコットンにゴムをコーティングして低域歪を追放したフリーエッジを採用しています。ダンパーにはコットンにフェノールを含浸したダンパーを採用しています。 マグネットには110Φの大型マグネットを採用しています。 高域ホーンに採用されたエクスポネンシャルホーンにはダイキャストを採用しており、ホーン裏面にはゴムを貼布しています。また、イコライザー部にも高い工作精度の亜鉛ダイキャスト製イコライザーを採用しており、振動板とイコライザーのギャップを小さくすることが出来るため、高域限界を向上しています。 振動板にはアルミを蒸着したポリエステルダイアフラムを採用しています。また、磁気回路には25mmの大口径ボイスコイルを採用し、マグネットには漏洩磁束の少ない内磁型のアルニコVマグネットを採用しています。 25cmコーン型のパッシブラジエーターを搭載しており、ウーファーによって引き起こされたエンクロージャー内部の音圧変化を用いたコーン紙を駆動しています。ウーファーとパッシブラジエーターを組み合わせる事で理論上は約35cm径のウーファーと等価面積となり、低域の再生能力を高めています。さらに、単にウーファーの出力を補うだけでなく、40Hz～200Hzの第3次高調波歪を少なく抑えています。 パッシブラジエーターにはウェイトディスクを装備しており、部屋の状況に合わせて低域特性をコントロールできます。 別売りオプションのブースティングディスクやダンピングディスクを装着することで低域レベルを調整できます。 連続可変式のレベルコントロールを装備しています。 外観には木目仕上げとブラック仕上げの2種類があったようです。 Акустическая система, сочетающая в себе коаксиальный блок и пассивный излучатель. Коаксиальный блок на 25 см, который объединил Низкочастотный динамик конического типа на 25 см и радиальный рупорный динамик для воспроизведения верхних частот, несут в блоке. Радиальный рупор, у которого есть выходной уровень, близкий к 100 дБ, принимается как единственная единица в высокой области. Поскольку этот радиальный рупор имеет коаксиальную структуру с НЧ-динамиком, источник звука расположен близко к точечному источнику звука, а направленность широкая, и достигается четкая локализация звукового образа. Кукурузная бумага, которая смешала канадский лес и пульпу, которая содержит много компонентов целлюлозы в соотношении 9: 1, принимается как диафрагма Низкочастотного динамика. Свободный край, который прогнал искажение нижних частот, покрывая резину на опорной части, принимается. Демпфер - это хлопок, пропитанный фенолом. Большой магнит 110Φ принимается как магнит. Литье под давлением принимается как экспоненциальный рог, принятый для рога высокой области, и резина наклеивается на заднюю поверхность рожка. Кроме того, литой под давлением уравниватель цинка с высокой рабочей точностью принимается как часть выравнивателя, и поскольку зазор между диафрагмой и выравнивателем может быть уменьшен, верхний предел области улучшается. Диафрагма из полиэфира, который осажденный из паровой фазы алюминий, принимается как диафрагма. Кроме того, звуковая катушка большого диаметра 25 мм принимается как магнитная цепь, и магнит Alnico V внутреннего магнита с небольшим магнитным потоком рассеяния принимается как магнит. Пассивный радиатор конического типа на 25 см несут, и приводят в движение бумагу конуса, которая использует изменение звукового давления в помещении, вызванное Низкочастотным динамиком. Комбинируя низкочастотный динамик и пассивный излучатель, площадь теоретически эквивалентна низкочастотному динамику с диаметром около 35 см, а возможности воспроизведения низких частот улучшаются. Кроме того, не только выходной сигнал низкочастотного динамика дополняется, но также подавляются искажения 3-й гармоники в диапазоне 40-200 Гц. Пассивный излучатель снабжен диском веса, и низкочастотная характеристика может регулироваться в зависимости от ситуации в помещении. Уровень низких частот можно отрегулировать, установив дополнительный усиливающий диск или демпфирующий диск. Оснащен бесступенчатым регулятором уровня. Кажется, что было два типа внешнего вида: отделка под дерево и черная отделка. Frequency Response: 35 – 20,000Hz Sensitivity: 93.5dB (1W input, measured at 1m) Impedance: 8Ω Power Capacity: 60W (continuous program) High & Low Frequency Driver: 250mm (10″) Coaxial Driver with Horn Loaded Bullet Tweeter and 250mm (10″) Paper Diaphragm Passive Radiator: 250mm (10″) Crossover Frequencies: 4,000Hz Enclosure Type: Closed Enclosure Dimensions (HxWxD): 600x330x297mm (23.5x13x12″) Weight: 15kg (each speaker) Production Year: 1976 Price When Launched: £106 for a pair Equivalent Present Day Price: £690 for a pair Current UK Price: £50 to £150 for a pair 方式 2ウェイ・1スピーカー・パッシブラジエーター方式・ブックシェルフ型 使用ユニット 全帯域用:同軸2ウェイ 低域用:25cmコーン型 高域用:ホーン型 その他:25cmコーン型パッシブラジエーター 周波数特性 40Hz～20kHz 最大入力 60W 出力音圧レベル 93dB/W/m クロスオーバー周波数 4kHz レベルコントロール ±8dB連続可変 外形寸法 幅330x高さ600x奥行300mm 重量 15.5kg 別売 ウェイトディスク PW-77(1セット4枚分、￥2,000)
