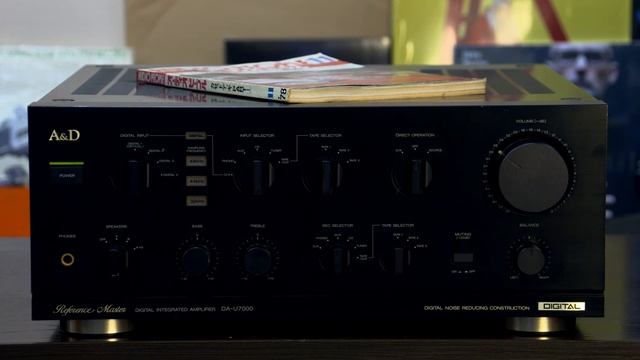

A&D DA-U7000 Reference Master￥89,800(1988年頃) 3Hz～100kHz +0 -3dB, 120W+120W 6Ω
A&D (AKAI) DA-U7000 Reference Master ￥89,800(1988年頃) Высший класс. Ульта высокое разрешение. Встроенный цифро-аналоговый преобразователь. В видео усилитель подключен к акустическим системам высокой верности звучания совместного производства Elite Japan Audio & FAL. デジタル入力を備えたインテグレーテッドアンプ。 デジタルノイズの対策としてデジタルノイズ低減構造を開発し、DA-U7000に採用しています。 デジタル回路にはアクティブPLLサーキットを採用しています。 入力されたデジタル信号はD/Aコンバーターに入力される前にデータ復調を行い、D/Aコンバーターとの同期をとります。そのためにPLL回路や水晶発振器などが使用されていますが、それぞれに長所と短所を持っています。PLL回路は温度特性に劣り、広い範囲で同期をとる場合、同期ズレを起こしやすいというデメリットを持っています。また、水晶発振器では正確な同期はとれますが、逆にPLLの発振と重なって強力なデジタルノイズ源となり、アナログ部に悪影響を及ぼします。 DA-U7000に採用されたアクティブPLLサーキットでは、最初に水晶発振器を用いてデジタル信号との同期をとり、ロックしたのちはその動作を停止させ、PLL回路で確実にホールドしていく方式となっています。また、PLL回路はVCO(ボルテージ・コントロール・オシレーター)とともにワンチップ化し、温度特性を向上させて不要輻射を抑えています。 さらにアナログ信号入力時には不要なデジタル回路を停止させることで余分なデジタルノイズ発生を防いでいます。 D/Aコンバーターは左右独立構成のD/Aコンバーターを採用しています。 また、デジタルフィルターには16ビット4倍オーバーサンプリングデジタルフィルターを搭載しています。 D/Aコンバーター部はデュアルシールド構造となっています。 この構造では回路を厳重にシールドするとともに、このケース自体もアンプシャーシからフローティングすることでアースラインから混入する外来ノイズをシャットアウトしています。 D/Aコンバーターのノイズも外部に漏れにくい構造となっています。 電源部ではデジタル部とアナログ部の電源を整流回路から基板に至るまで完全に分離しています。さらに、定電圧電源をD/Aコンバーター駆動用、LED点灯用など合計11ヶ所に独立配置し、デジタルノイズの干渉を廃除しています。 定電圧電源にはライトエミッティングダイオードによる基準定電流を使用しており、ノイズの少ない定電圧を作り出して再生音質の純化を図っています。 アナログアンプ部では電流増幅段(Iアンプ)と電圧増幅段(Vアンプ)の基板を完全分離することでIアンプからVアンプへの大電流による磁力の影響を抑えています。 アンプ用電源にはスーパーアクティブ電源を採用しています。 通常は整流ダイオードから電源部のコンデンサーへの電流供給は瞬間的に行われますが、スーパーアクティブ電源ではこの供給時間を約3倍とし、しかもDC電源でこれを補完することで常時安定したピュアでゆとりある定電圧をアンプ回路のプリアンプからパワーアンプのドライブ段までに供給しています。 アンプ回路にはオーバーオールのNFBループを取り去ったA&D独自のニューオープンループサーキットを搭載しています。 オープンループサーキットは出力から入力へ戻るNFBを持たず、基本的なアンプ構成をVアンプとIアンプの2段だけとしたシンプルな回路構成にしています。さらに各段とも完全対称カスケード接続の無帰還アンプとし、裸特性をぎりぎりまで磨き上げています。 また、オープンループサーキットの入力段は一般的な差動入力を用いず、完全対称のパラレルイン/プッシュプルアウトのシンプルな回路構成を採用しており、偶数次の高調波歪を抑えています。 デジタル入力はオプティカル1系統、コアキシャル3系統を搭載しています。 また、デジタル出力はコアキシャル2系統を備えています。 サンプリング周波数は48kHz、44.1kHz、32kHzに対応sいています。 デジタルソースとアナログソースのそれぞれに独立したダイレクトオペレーションスイッチを搭載しており、全てのソースをパワーアンプに直結できます。 ミューティングスイッチを搭載しています。 ヒアリングテストで厳選した高音質パーツを採用しています。 外部からの振動対策として大型インシュレーターを採用sいています。 金メッキ端子を採用しています。 電源ケーブルには極性表示付きの無酸素銅電源ケーブルを採用しています。 型式 プリメインアンプ ✇アンプ部✇ 実効出力 120W+120W(6Ω、EIAJ) 出力帯域幅 10Hz～60kHz(0.1%) 全高調波歪率 0.03%(1kHz、8Ω) 周波数特性 3Hz～100kHz +0 -3dB 入力感度/インピーダンス Phono MM:2.0mV/47kΩ CD、Tuner、Tape/DAT、Aux、D/A:150mV/47kΩ 出力レベル/インピーダンス Tape Rec out:150mV/1kΩ ダンピングファクター 30(1kHz) 残留ノイズ 0.5mV SN比(IHF-A) Phono MM:85dB CD、Tuner、Tape/DAT、Aux、D/A:100dB トーンコントロール Bass:±10dB(100Hz) Treble:±10dB(10kHz) オーディオミュート -20dB 適合スピーカーインピーダンス 6Ω～16Ω ✇D/A変換部✇ デジタルサンプリング周波数 32kHz、44.1kHz、48kHz デジタル入力レベル/インピーダンス Coaxial:0.5Vp-p/75Ω Optical:-14～-23dBm 周波数特性 5Hz～20kHz ±3dB ダイナミックレンジ 95dB 全高調波歪率 0.003% チャンネルセパレーション 115dB ✇総合✇ 電源電圧 AC100V、50Hz/60Hz 定格消費電力(電気用品取締法) 215W 外形寸法 幅425x高さ177x奥行452mm 重量 16.3kg
