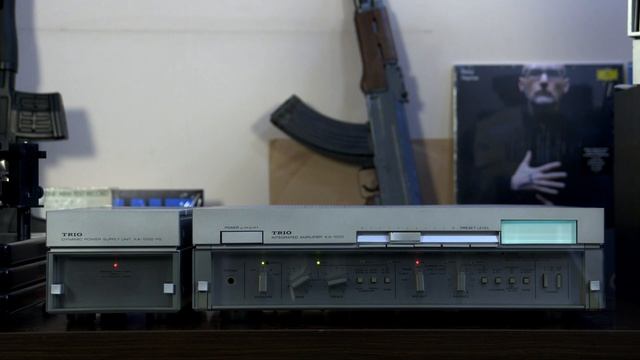

TRIO KA-1000 ￥145,000(1980年頃) двухблочный, двойное моно, с Σ сенсорами. Высшее качество. Класс -"A".
TRIO KA-1000 ￥145,000(1980年頃) Σドライブを搭載したプリメインアンプ。 Σドライブ方式では、アンプの筐体内で完結していた従来のNFBの考え方をスピーカー側の入力端子まで拡大し、スピーカーケーブルもアンプの内部配線の一つとしてとらえ、スピーカーの入力端子での性能を保証しています。 まず、スピーカーの+側とパワーアンプ部の帰還ポイントを結ぶ独自のΣケーブルを設置し、スピーカーの磁気回路が引き起こす逆起歪をはじめ、様々な種類の歪を、スピーカーの入力端子で発生させないように制御しています。 さらに、−側のケーブルもアースポイントと電源ループを分離することで、一点アースの考え方をスピーカーの入力端子とアースポイントの電位差を全くなくしています。 (С системой Σ drive традиционная концепция NFB, которая была реализована в корпусе усилителя, была расширена до входного разъема на стороне динамика, а кабель динамика также рассматривается как один из внутренних проводов усилителя, гарантирующий производительность на входном терминале динамика. Во-первых, для контроля различных типов искажений, в том числе обратных искажений, вызванных магнитной цепью динамика, устанавливается уникальный кабель, соединяющий сторону + динамика с точкой обратной связи секции усилителя мощности, чтобы не генерировать их на входных клеммах динамика. Кроме того, кабель на стороне − также разделяет точку заземления и контур питания, устраняя разность потенциалов между входной клеммой динамика и точкой заземления вообще.) マグネチック・ディストーションによる聴感上有害な歪を一層するため、非磁性体構造を採用しています。 まず底板を樹脂材として、最も影響を受けやすい電力増幅部への干渉を排除しています。さらに側板にも樹脂を使ってイコライザーへの影響も抑えています。 また、磁性体の塊である電源トランスはオーディオ信号と完全に分離しています。(Немагнитная структура используется для дальнейшего усиления искажений, которые вредны для слуха из-за магнитных искажений. Во-первых, нижняя пластина используется в качестве полимерного материала для устранения помех усилителю мощности, который наиболее подвержен влиянию.Кроме того, на боковых пластинах также используется смола, чтобы уменьшить воздействие на эквалайзер. Кроме того, силовой трансформатор, представляющий собой массу магнитных материалов, полностью отделен от аудиосигнала.) L-01Aで採用した、トランスをオーディオ信号と分離し、別筐体に納めたダイナミック・パワーサプライを採用しています。 大容量トランスをL/Rchそれぞれに使い、インピーダンス変化の激しいスピーカーを接続しても安定したドライブを可能にしています。また電力増幅用ケミコンには10,000μFの大容量のものを4本使用し、左右独立2電源に加えて、A級増幅部も別巻線による整流回路を備えた3電源方式となっています。(В L-01A используется динамический источник питания, который отделяет трансформатор от аудиосигнала и хранит его в отдельном корпусе. Для каждого L/Rch используется трансформатор большой емкости, обеспечивающий стабильный привод даже при подключении громкоговорителя с серьезными изменениями импеданса.Кроме того, усилитель мощности использует 4 источника питания большой емкости 10 000 мкФ, и в дополнение к левому и правому независимым источникам питания 2, блок усилителя класса А также представляет собой систему питания 3 с выпрямительной схемой с отдельной обмоткой.) イコライザーアンプ部には基本性能に優れた新ICを採用しています。これにより回路を簡潔化でき、配線による余分な引回しがなくなり、性能面、音質を改善しています。 MCはゲイン切換によるワンNFループ方式を採用しており、ヘッドアンプ方式をとっていないため、信号経路を単純化できています。(Для части усилителя эквалайзера используется новая микросхема с отличными базовыми характеристиками.Это упрощает схему, устраняет излишки проводов, а также улучшает производительность и качество звука. Поскольку MC использует метод с одним контуром NF путем переключения усиления и не использует метод головного усилителя, тракт сигнала может быть упрощен.) パワーアンプ部には、トリオのハイスピード理論をつきつめて可聴周波数の全帯域に均一なNFBをかけることにより、TIM歪やスイッチング歪を追放するニューハイスピードアンプを実現しています。 また、Tuner(AUX)端子からsp端子まで、低域カット用のコンデンサーを持たないストレートDCアンプ構成となっており、さらに放熱器には熱伝導率の良いヒートパイプを採用しています。(В секции усилителя мощности реализован новый высокоскоростной усилитель, который устраняет искажения TIM и коммутационные искажения за счет применения равномерного NFB ко всей полосе слышимой частоты, ориентируясь на высокоскоростную теорию trio. Кроме того, от терминала тюнера (AUX) до терминала sp это конфигурация прямого усилителя постоянного тока, в которой нет конденсатора для отключения низких частот.Кроме того, для радиатора используются тепловые трубки с хорошей теплопроводностью.) ワンタッチのオートボリュームともいえるフェーダーを採用しており、レコードのかけかえやソースの切換えなどに有効です。 レックアウトセレクターを搭載しており、入力セレクターに関係なく、rec outへの信号を自由に選べます。 Bass/Trebleともに2段階切換えが可能なトーンコントロールを搭載しています。 回路はメイントーン方式で、トーン回路をキャンセルできるトーンディフィート回路を搭載しています。 サブソニックフィルターやバランスジャンプ回路を搭載しています。 (Используется фейдер, который можно назвать автоматической регулировкой громкости в одно касание, и он эффективен для смены записей и переключения источников. Он имеет переключатель выхода rec, и вы можете свободно выбирать сигнал для вывода rec независимо от выбора входного сигнала. Как низкие, так и высокие частоты оснащены регулятором тембра, который можно переключать в 2 этапа. Схема представляет собой основную тональную систему и оснащена тональной глухой схемой, которая может отменять тональную схему. Он оснащен дозвуковым фильтром и контуром балансировки.) 型式 Σドライブアンプ 定格出力(20Hz～20kHz、両ch動作) 100W+100W(8Ω、Phono→sp out) 全高調波歪率(20Hz～20kHz、8Ω) Phono→sp out: 0.007%(定格出力時) 0.9μs(Tuner、AUX、Tape→sp out) ±120V/μs(Tuner、AUX、Tape→sp out) Phono最大許容入力(Phono→Tape rec、1kHz、歪率0.003%) MM:270mV MC:15mV PhonoRIAA 20Hz～20kHz ±0.2dB Tape rec(PIN):150mV/330Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力(電気用品取締法) 320W 電源コンセント 電源スイッチ連動:2系統 電源スイッチ非連動:2系統 外形寸法 本体:幅440x高さ123x奥行375mm 電源部:幅140x高さ123x奥行358mm 重量 14.4kg(本体+電源)
