AUREX/TOSHIBA SB-210（1976年頃）

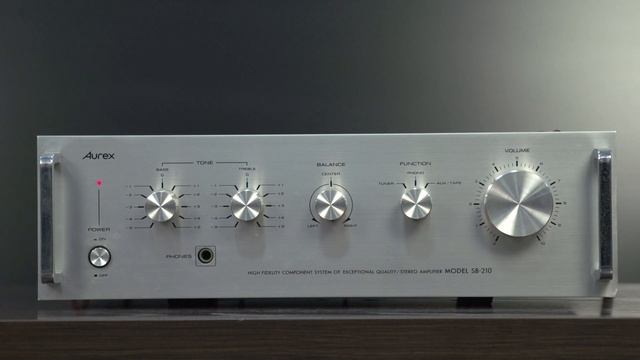

AUREX/TOSHIBA SB-210 ￥28,000(1976年頃) На видео усилитель подключен к акустическим системам Boston A400. サイド端子を採用したプリメインアンプ。 全ての接続端子がサイドパネルに設けられており、棚やラックに設置した状態でも接続がしやすくなっています。 接続端子は向かって右側が入出力端子、左側がスピーカー用端子です。 回路には全段直結OCL回路を採用しています。 パネルハンドルを装備しています。 型式 プリメインアンプ 回路方式 全段直結準コンプリメンタリーOCL回路 -パワーアンプ部- 出力 連続出力(1kHz、両ｃｈ駆動): 40Hz～20kHz出力: 22W+22W(8Ω) 20W+20W(8Ω) 高調波歪率 0.8%(連続出力時) 0.05%(1W出力時) 周波数特性 20Hz～100kHz -3dB 出力帯域幅(IHF) 10Hz～25kHz ダンピングファクター 20 残留雑音 0.8mV -プリアンプ部- 入力感度/インピーダンス Phono:3mV/47kΩ Aux/Tape、Tuner:200mV/50kΩ 録音出力 Tape rec:150mV イコライザー許容入力 140mV(RMS) RIAA偏差 ±0.8dB SN比(IHF、Aネットワーク) Phono:70dB Aux/Tuner:85dB トーンコントロール Bass:±10dB(100Hz) Treble:±10dB(10kHz) -総合- 電源コンセント 連動:1系統 非連動:1系統 電源電圧 AC100V、50Hz/60Hz 消費電力 45W 外形寸法 幅400x高さ126x奥行312mm 重量 7.1kg
