A&D DA-U7000 ￥89,800(1988年頃)

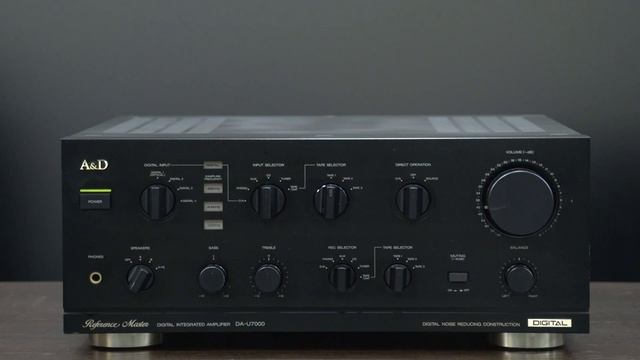

A&D DA-U7000 ￥89,800(1988年頃) Интегральный усилитель с цифровым входом. В качестве меры противодействия цифровому шуму мы разработали структуру цифрового шумоподавления и внедрили ее в DA-U7000. Активная цепь PLL принимается как цифровая цепь. Входной цифровой сигнал демодулируется перед подачей на цифро-аналоговый преобразователь и синхронизируется с цифро-аналоговым преобразователем. Для этого используются схемы ФАПЧ и кварцевые генераторы, но у каждого из них есть свои сильные и слабые стороны. Схема ФАПЧ уступает по температурным характеристикам следовательно, при синхронизации в широком диапазоне он имеет недостаток, заключающийся в вероятности возникновения синхронизации. Кроме того, хотя точная синхронизация может быть достигнута с кварцевым генератором, напротив, он перекрывается с колебаниями ФАПЧ и становится мощным источником цифрового шума, который отрицательно влияет на аналоговую часть. В активной схеме ФАПЧ, используемой в DA-U7000, сначала использовался кварцевый генератор. После синхронизации с цифровым сигналом и блокировки работа останавливается, и схема ФАПЧ надежно удерживает ее. Кроме того, схема ФАПЧ объединена в одну микросхему вместе с ГУН (генератором управления напряжением), а температурная характеристика улучшена, а ненужное излучение подавлено. Кроме того, предотвращается генерация дополнительного цифрового шума за счет остановки ненужной цифровой схемы во время ввода аналогового сигнала. Цифро-аналоговый преобразователь принял цифро-аналоговый преобразователь правого и левого независимого состава. Кроме того, 16-битный цифровой фильтр с 4-кратной передискретизацией несут в цифровом фильтре. Секция цифро-аналогового преобразователя имеет структуру с двойным экраном. В этой структуре схема плотно экранирована, и сам корпус также не подключен к шасси усилителя, чтобы исключить внешний шум, смешанный с линией заземления. Конструкция такова, что шум цифро-аналогового преобразователя не может легко просочиться наружу. В блоке питания питание цифрового блока и аналогового блока полностью отделено от схемы выпрямителя и платы. Кроме того, источник питания постоянного напряжения расположен независимо в 11 местах, например, для управления цифро-аналоговым преобразователем и для зажигания светодиода, и помехи цифрового шума устранены. Контрольный постоянный ток светодиода используется для источника питания постоянного напряжения, а постоянное напряжение с меньшим шумом создается для улучшения качества воспроизводимого звука. В секции аналогового усилителя влияние магнитной силы из-за большого тока от усилителя I к усилителю V подавляется за счет полного разделения платы каскада усиления тока (усилитель I) и каскада усиления напряжения (V усилитель звука). Сверхактивный источник питания принимается как источник питания для усилителя. Обычно ток подается от выпрямительного диода к конденсатору в блоке питания мгновенно, но при сверхактивном блоке питания это время питания увеличивается в три раза, а при добавлении к нему блока питания постоянного тока оно всегда стабильно и чисто. • Большое постоянное напряжение подается от предусилителя схемы усилителя к каскаду возбуждения усилителя мощности. Новый оригинал цепи без обратной связи с A & D, который удалил петлю NFB в целом, несут в цепи усилителя. Схема без обратной связи не имеет NFB, который возвращается с выхода на вход, и имеет простую конфигурацию схемы, в которой базовая конфигурация усилителя состоит только из двух каскадов, V-усилителя и I-усилителя. Кроме того, каждый каскад превращен в усилитель без обратной связи идеального симметричного каскадного соединения, а чистая характеристика отшлифована до последней минуты. Кроме того, входной каскад цепи разомкнутого цикла не использует общий дифференциальный вход, простая композиция схемы совершенного параллельного входа / вытягивания симметрии принимается, и гармоническое искажение четного порядка подавляется. Цифровой вход оборудован одной оптической системой и тремя коаксиальными системами. Причем цифровой выход имеет две коаксиальные системы. Частота дискретизации соответствует 48 кГц, 44,1 кГц и 32 кГц. Переключатель прямого действия, который стал независимым для каждого из цифрового источника и аналогового источника, несут, и все источники могут быть напрямую соединены с усилителем мощности. Выключатель заглушки несут. Используются высококачественные звуковые части, тщательно отобранные в ходе проверки слуха. Большой изолятор используется как мера защиты от вибрации снаружи. Использует позолоченные клеммы. Бескислородный медный силовой кабель с дисплеем полярности принимается как силовой кабель. 型式 プリメインアンプ 実効出力 120W+120W(6Ω、EIAJ) 出力帯域幅 10Hz～60kHz(0.1%) 全高調波歪率 0.03%(1kHz、8Ω) 周波数特性 3Hz～100kHz +0 -3dB SN比(IHF-A) Phono MM:85dB CD、Tuner、Tape/DAT、Aux、D/A:100dB Bass:±10dB(100Hz) 適合スピーカーインピーダンス 6Ω～16Ω D/A 32kHz、44.1kHz、48kHz Coaxial:0.5Vp-p/75Ω Optical:-14～-23dBm 周波数特性 5Hz～20kHz ±3dB ダイナミックレンジ 95dB 全高調波歪率 0.003% チャンネルセパレーション 115dB AC100V、50Hz/60Hz 215W 幅425x高さ177x奥行452mm 16.3kg
