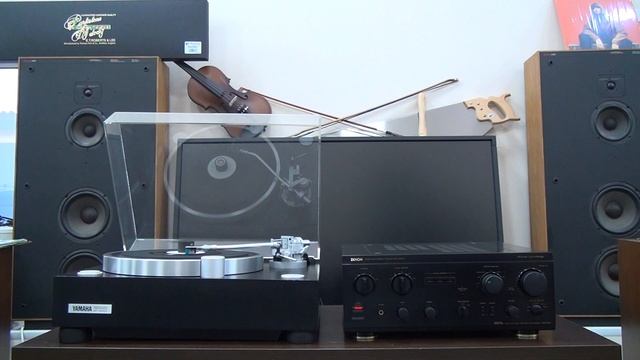

DENON PMA-890D Penta Block Separated, 350W(2Ω).
DENON PMA-890D Высококлассный усилитель. Япония. リアル20bit S.L.CとオプティカルClassA回路を搭載したプリメインアンプ。 D/Aコンバーターには、左右チャンネル独立のリアル20bitスーパーリニア・コンバーターを搭載しています。 デジタルフィルターで作られる20bit8倍オーバーサンプリング信号を受けて、優れたD/A変換を行っています。 また、CD、DAT、衛星放送などのサンプリング周波数の違いは、デジタル・マルチインターフェース回路で自動的に識別します。さらに復調に必要な内部クロックを、強力な2PLL構成にしてジッタ(デジタル信号の時間的ゆらぎ)の影響を無くしています。 アンプ内を基本回路ごとに5ブロックに分離したP.B.S(Penta Block Separated)シャーシ構造を採用しており、電源ブロックの磁気フラックスやデジタルブロック、ディスプレイブロックのデジタルノイズが他の回路へ飛び込むのを防止しています。 さらに、微少信号部と大伸郷部との干渉を解決し、同時にシャーシ剛性の大幅な向上で不要な微振動を抑えています。 パワーアンプ部には新たにオプティカルClassA回路を搭載しています。 この回路は、バイアスコントロール回路からバイアス回路へ送る制御信号の伝送に光素子を使用したA級回路で、主信号系とバイアス制御回路間での相互干渉を排除しています。 また、電力増幅段の駆動に重要な電圧増幅段は差動増幅3段、初段は極低ノイズFETを採用してローノイズ化とDCアンプ化を図っており、パワーアンプの終段はPc80Wの高速・大容量トランジスタをパラレルプッシュプルで使用しています。 電源部は瞬時応答能力を高めたものとなっています。 電源トランスには6.3kgの重量級大型シールド電源トランスを採用し、ハイクラスで大型の整流器および電解コンデンサーの採用と、電源ノイズを遮断する2-2方式のピュアダイナミック回路を搭載しています。 DCサーボ方式を採用したワイドレンジのMC/MMイコライザーアンプを搭載しています。 全ての入力ソースをパワーアンプに直結できるソースダイレクト・スイッチや、広帯域リアルタイムトーンコントロール、プロテクションリレー方式のスピーカー端子切換え、リセットタイプ高速プロテクション回路を搭載しています。 サイドウッドがついたゴールドタイプ、ブラックタイプがありました。 型式 デジタル・マルチインターフェース搭載プリメインアンプ -パワーアンプ部(Line端子→SP端子)- 定格出力(20Hz～20kHz) 130W+130W(6Ω) 110W+110W(8Ω) 入力感度/インピーダンス CD入力:150mV/30kΩ 全高調波歪率 0.004%(20Hz～20kHz、55W、8Ω) ダイナミックパワー 350W(2Ω) 275W(4Ω) 170W(8Ω) TIM歪 測定限界値以下 出力帯域幅 5Hz～100kHz(出力55W、0.5%、8Ω) ライン入力周波数特性 4Hz～150kHz、+0 -3dB(出力1W、8Ω) 出力インピーダンス 0.1Ω以下 出力端子 スピーカー:AorB:6～16Ω、A+B:12～16Ω ヘッドホンジャック最大出力:430mW(8Ω)、8～400Ω適合 -デジタル・インターフェース/DAC部- デジタル入出力レベル/インピーダンス 0.5Vp-p/75Ω同軸 標準光入力:2系統 周波数特性(0dB) 5Hz～20kHz±0.3dB SN比(対0dB、1kHz) 105dB ダイナミックレンジ(1kHz) 100dB 全高調波歪率(0dB、1kHz) 0.0025% -プリアンプ部- 入力感度/インピーダンス Phono MM:2.5mV/47kΩ Phono MC:0.2mV/100Ω CD、AUX、Tuner、Tape1、2PB:150mV/30kΩ 最大出力/定格出力 8V/150mV 全高調波歪率 0.002%(MM、1kHz、8V) イコライザー(RIAA)偏差 20Hz～50kHz±0.3dB(MC IN) -総合- SN比(入力短絡、聴感補正A) Phono MM:82dB Phono MC:62dB(0.25mV入力時) Line:108dB トーンコントロール特性 Bass:±8dB(100Hz) Treble:±8dB(10kHz) サブソニックフィルター 16Hz、-12dB/oct ラウドネスコントロール特性 100Hz:+6dB 10kHz:+6dB ミューティングスイッチ -20dB 消費電力(電気用品取締法) 216W 電源 AC100V、50Hz/60Hz 外形寸法 (フット、つまみ、端子等含む) PMA-890D:幅434x高さ180x奥行420mm PMA-890DG:幅470x高さ181x奥行420mm 重量 PMA-890D:18kg PMA-890DG:19.4kg
