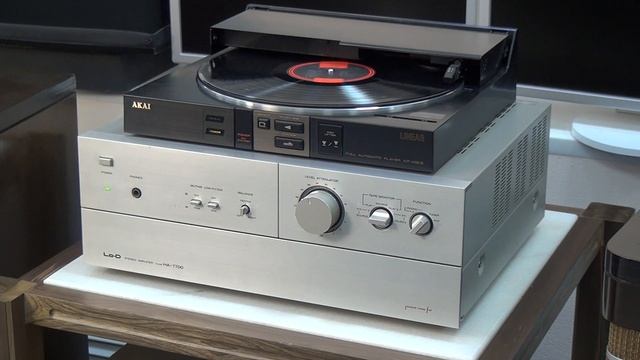

Lo-D HA-7700 высшего класса усилитель с проигрывателем винила AKAI AP-M313
Lo-D HA-7700 ￥99,000(1979年頃) Высококлассная модель усилителя. На видео воспроизводиться звучание с винилового источника через усилитель Lo-D HA-7700 и подключенными к нему акустическими системами Victor LCB-1C. HMA-9500で得たノウハウをプリメインに応用したパワーMOS FET搭載プリメインアンプ。 パワーMOS FETは、スイッチング速度0.05μsec、増幅率の周波数特性1MHz(-2dB)を達成しており、従来のバイポーラトランジスタと比較して1桁以上の高性能を実現しています。これにより裸特性100kHzで85dBという電力利得を実現しており、100kHzでも充分安定した負帰還が掛かり、しかもスイッチング速度が速いためB級回路構成でも優れたプッシュプル動作を実現しています。 パワー段の性能を最大限に発揮するため、位相変化の少ないシンプル3段パワー回路を採用しています。 さらに、全段DCアンプ構成とすることで動作安定度を高めています。 イコライザーアンプ部はカスコード差動のICL回路・カレントミラー式差動回路・SEPP回路の3段直結により、SN比85dB入力感度2.5mVに対して許容入力300mVを確保しています。 また、ヘッドアンプも3段直結構成により優れたSNを確保しています。 電源部は左右独立電源トランスと大容量コンデンサーを搭載することでトランジェントクロストークを抑えています。 カートリッジの推奨負荷抵抗にアンプの入力を合わせるためPhonoセレクタースイッチを搭載しています。 Phono1、2の入力に接続されている抵抗の値をMMポジションで4段階、MCポジションで1段階切換えできます。 サブソニックフィルターを搭載しています。 型式 プリメインアンプ -メインアンプ部- 実効出力 70W+70W(8Ω、両ch駆動、5Hz～30kHz) 全高調波歪率 0.008%(5Hz～30kHz、定格出力時、8Ω) 0.02%(5Hz～100kHz、35W出力時、8Ω) 混変調歪率(60Hz:7kHz＝4:1) 0.008%(定格出力時、8Ω) 0.003%(35W出力時、8Ω) 周波数特性 DC～100kHz +0 -1dB(DC) 入力感度/インピーダンス Main in:1V/47kΩ SN比(IHF、Aネットワーク) 115dB ダンピングファクター 60(1kHz、8Ω) 負荷インピーダンス 4Ω～16Ω -プリアンプ部- 入力感度/インピーダンス Phono1、2 MM:2.5mV/100Ω、22kΩ、47kΩ、100kΩ Phono1、2 MC:250μV/100Ω Tuner、Aux、Tape play1、2:150mV/47kΩ 出力レベル/インピーダンス Tape rec out1、2:150mV/600Ω Pre out:1V/600Ω Phono最大許容入力(1kHz、0.01%) MM:300mV MC:30mV 全高調波歪率(1kHz) Phono1、2 MM:0.002%以下(AT Rec out、1V) Phono1、2 MC:0.01%以下(AT Rec out、1V) Tuner、Aux、Tape play1、2:0.005%以下(AT Pre out、1V) 周波数特性 Phono1、2:20Hz～20kHz ±0.2dB(RIAA偏差) Tuner、Aux、Tape play1、2:10Hz～100kHz +0 -2.5dB SN比(IHF、Aネットワーク) Phono1、2 MM:86dB Phono1、2 MC:68dB Tuner、Aux、Tape play1、2:100dB トーンコントロール Bass:±8dB(100Hz) Treble:±8dB(10kHz) ローフィルター 15Hz、6dB/oct ミューティング -16dB -その他- 電源電圧 AC100V、50Hz/60Hz 消費電力(電気用品取締法) 175W ACアウトレット 電源スイッチ連動:2系統 電源スイッチ非連動:1系統 外形寸法 幅435x高さ164.5x奥行383mm 重量 16kg
