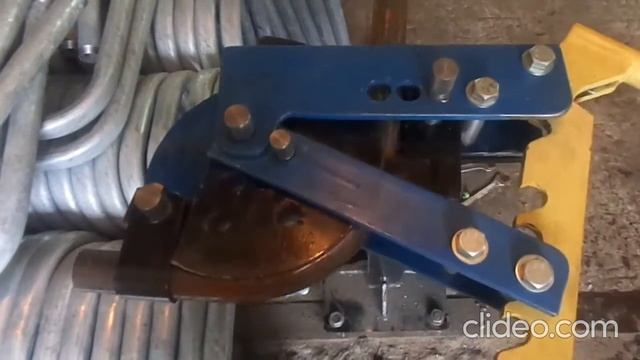

Гибка ВГП трубы Ду 32 (42.3х3.2) на ручном реечном трубогибе. Bending on rack pinion pipe bending.
Способ гибки труб в холодном состоянии получил широкое применение при изготовлении и монтаже технологических трубопроводов с условным проходом до 150 мм. При холодной гибке трубы не нужно набивать песком и нагревать, в результате чего производительность труда по сравнению с «гибкой на горячую» увеличивается в 3–6 раз. Во избежание сплющивания трубы и потери устойчивости при гибке в определенном диапазоне диаметров применяют внутренние оправки, имеющие снаружи выемку (ручей) в соответствии с размерами изгибаемой трубы или их комбинации. Существует много конструкций трубогибов и приспособлений для гибки труб в холодном состоянии, но все они могут быть сведены к трем основным типам: на двух опорах, обкаткой роликом и с внутренней оправкой (дорном). Ручной трубогиб Оригинальная модель ручного трубогиба предназначена для профессиональных производителей или любителей, которым нужен простой и надежный ручной трубогиб. Наш ручной трубогиб может гнуть трубу от 1/8″ Ду 10 (12,4) до 1″ Ду 25 (33,7) вручную с небольшим усилием. В гидравлическом исполнении можно гнуть трубу 2″ Ду 50 (60). Станки имеют скобу, в осях которой установлены гибочный сегмент, обкатывающий ролик и хомут для закрепления трубы. Стационарная установка, производиться с помощью анкерных болтов. Изгибаемую трубу устанавливают в ручей гибочного сегмента и обкатывающего ролика так, чтобы ее конец вошел в хомут. При вращении скобы обкатывающий ролик огибает трубу вокруг гибочного сегмента на требуемый угол. The method of bending pipes in a cold state has been widely used in the manufacture and installation of technological pipelines with a conditional passage of up to 150 mm. With cold bending, pipes do not need to be filled with sand and heated, as a result of which labor productivity increases 3-6 times compared to "flexible for hot". In order to avoid flattening of the pipe and loss of stability when bending in a certain range of diameters, internal mandrels are used that have a recess (stream) on the outside in accordance with the dimensions of the bent pipe or a combination thereof. There are many designs of pipe bends and devices for bending pipes in a cold state, but they can all be reduced to three main types: on two supports, with a rolling roller and with an internal mandrel (mandrel). Online application Phone number for communication : WhatsApp. Manual pipe bending The original model of manual pipe bending is designed for professional manufacturers or amateurs who need a simple and reliable manual pipe bending. Our manual pipe
