Фланцы. Исполнение B (1) с соединительным выступом по ГОСТ 33259-15 / База знаний ОНИКС

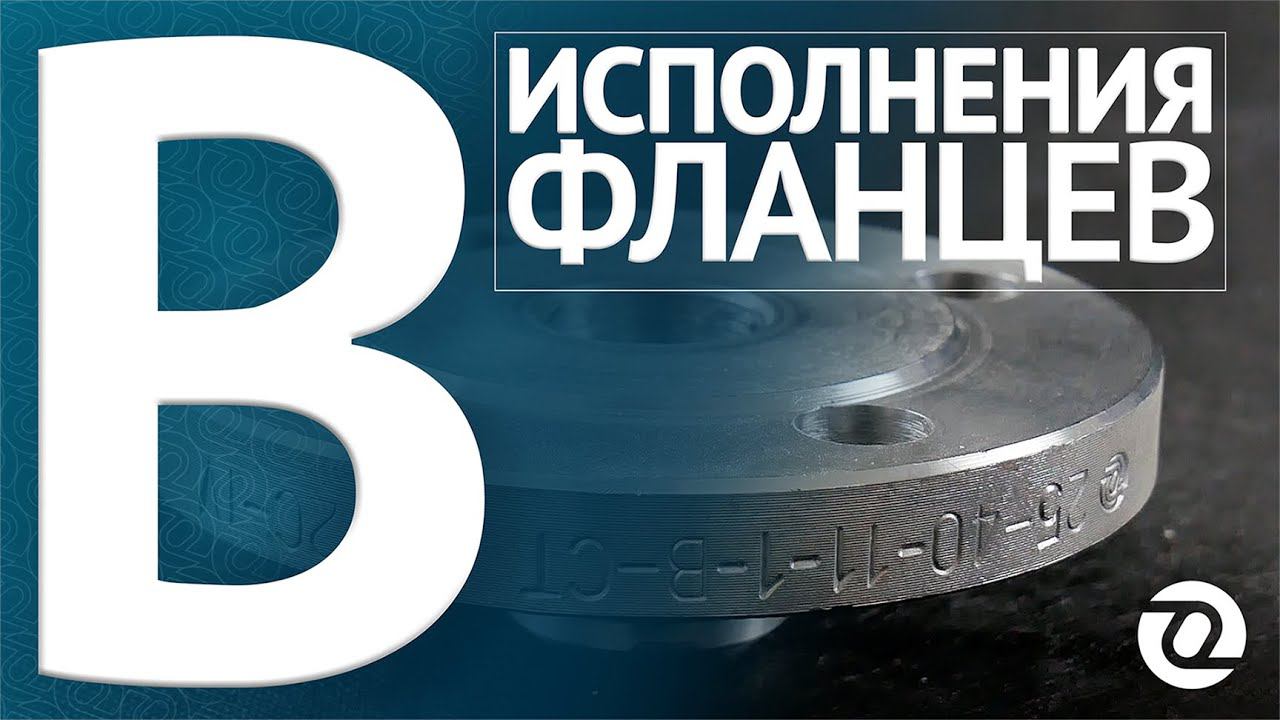

Динамичное видео про воротниковый фланец с соединительным выступом. Параметры детали в кадре: 25-40-11-1-B-ст 09Г2С. Исполнение B является наиболее универсальным исполнением. Стыкуется попарно с контрфланцем в том же исп. B. Служит для переточки в другие типы зеркала. Зеркало образует более гладкое соединение, между компаньонами устанавливают неметаллическую паронитовую прокладку типа A. Среди особенностей соединительного выступа - фаска выполнена под углом в 45 градусов. Фланцы с зеркалом B изготавливают диаметром от 10 до 4000 мм, на давление от 1 до 250 кгс/см². Допускается минимальная шероховатость Ra 3,2. Наличие шероховатости на зеркале способствует более плотному прилеганию прокладки к фланцу, что влияет на качественное соединение. ЧИТАТЬ ПО ТЕМЕ: - Зачем защищать зеркало фланцев? https://onyxspb.ru/service/articles/nuzhno-li-zashchishchat-zerkalo-flantsa/ - Исполнения фланцев A, B, F, E, D, C https://onyxspb.ru/service/articles/ispolneniya-flantsev-a-b-f-e-d-c-po-gost-33259-15/ - Исполнение фланцев K, J, L, M https://onyxspb.ru/service/articles/ispolnenie-flantsev-k-j-l-m-po-gost-33259-15/ - Как узнать размеры для исполнений фланцев? https://onyxspb.ru/service/articles/ispolneniya-flantsev-ot-a-do-m-kak-chitat-tablitsy-iz-gost/ - Виды уплотнительных материалов (прокладок) https://onyxspb.ru/service/articles/vidy-uplotnitelnykh-materialov-prokladok-dlya-kof/ _________________ Официальный сайт https://onyxspb.ru/ Отправить запрос на фланцы info@onyxspb.ru Присоединяйтесь к нам в Telegram - https://t.me/onyxspb
