Creo Parametric. Пользовательский анализ. Часть 2 (user-defined analysis)

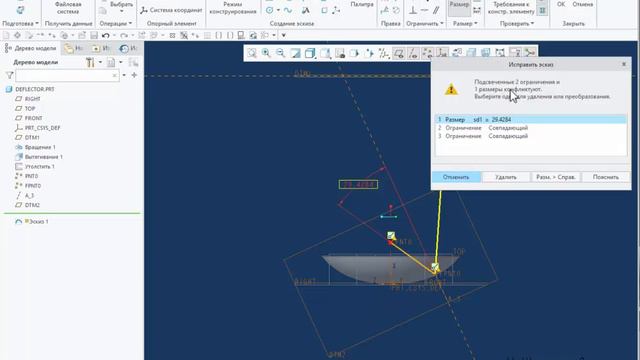

Ссылка на видео «Пользовательский анализ. Часть 1»: https://www.youtube.com/watch?v=vziwDgdFfMY Пользовательский анализ (user-defined analysis (UDA)) отличается от других типов поведенческого моделирования (Behavioral Modeling (BMX)) наличием следующих этапов: -определение домена (области или поля для выбора полевой точки); -создание конструктивной (локальной) группы; -выполнение анализа (вычисление). UDA позволяет рассчитывать пользовательские измерения на моделях, которые не могут быть выполнены с использованием других функций BMX. Полевая точка - это тип точки привязки, предназначенной для использования только в UDA. Точка поля определяется доменом, в качестве которого может быть кривая, кромка, поверхность или опорная плоскость. В данном видео домен представляет собой всю поверхность рефлектора. Создание полевой точки - это первый этап при создании UDA. Полевая точка – это любая точка домена и она не может быть использована в качестве опорного элемента. Полевые точки имеют имена FPNT в деталях и AFPNT в сборках. Вторым обязательным этапом создания UDA является создание конструктивной (локальной) группы, которая включает в себя все фичеры дерева модели, описывающие процедуру получения заданного пользовательского измерения. В данном видео в качестве пользовательского измерения была задана площадь сечения модели. Конструктивная группа может содержать только одну полевую точку, которая должна быть в начале группы, а замыкать конструктивную группу должен фичер пользовательского измерения. В текущем видео локальную конструктивную группу замыкает угол_луча_отражателя. Для создания профиля рефлектора (отражателя) использована коническая кривая, которая обладает наибольшими возможностями для оптимизации и может быть описана параболой, отрезком эллипса или гиперболой. Эллипс - замкнутая кривая плоского сечения округлого конуса. Величина Rho больше 0.0 и меньше 0.5. Парабола - пересечение округлого конуса справа с плоскостью, проходящей через сторону и основание конуса. Величина Rho равна или больше 0.5. Гипербола - пересечение округлого конуса справа с плоскостью, перпендикулярной основанию конуса. Величина Rho больше 0.5 и меньше 1.
