Монтаж и настройка светодиодного светильника с оптико-акустическим датчиком #СБЕРЭНЕРГО

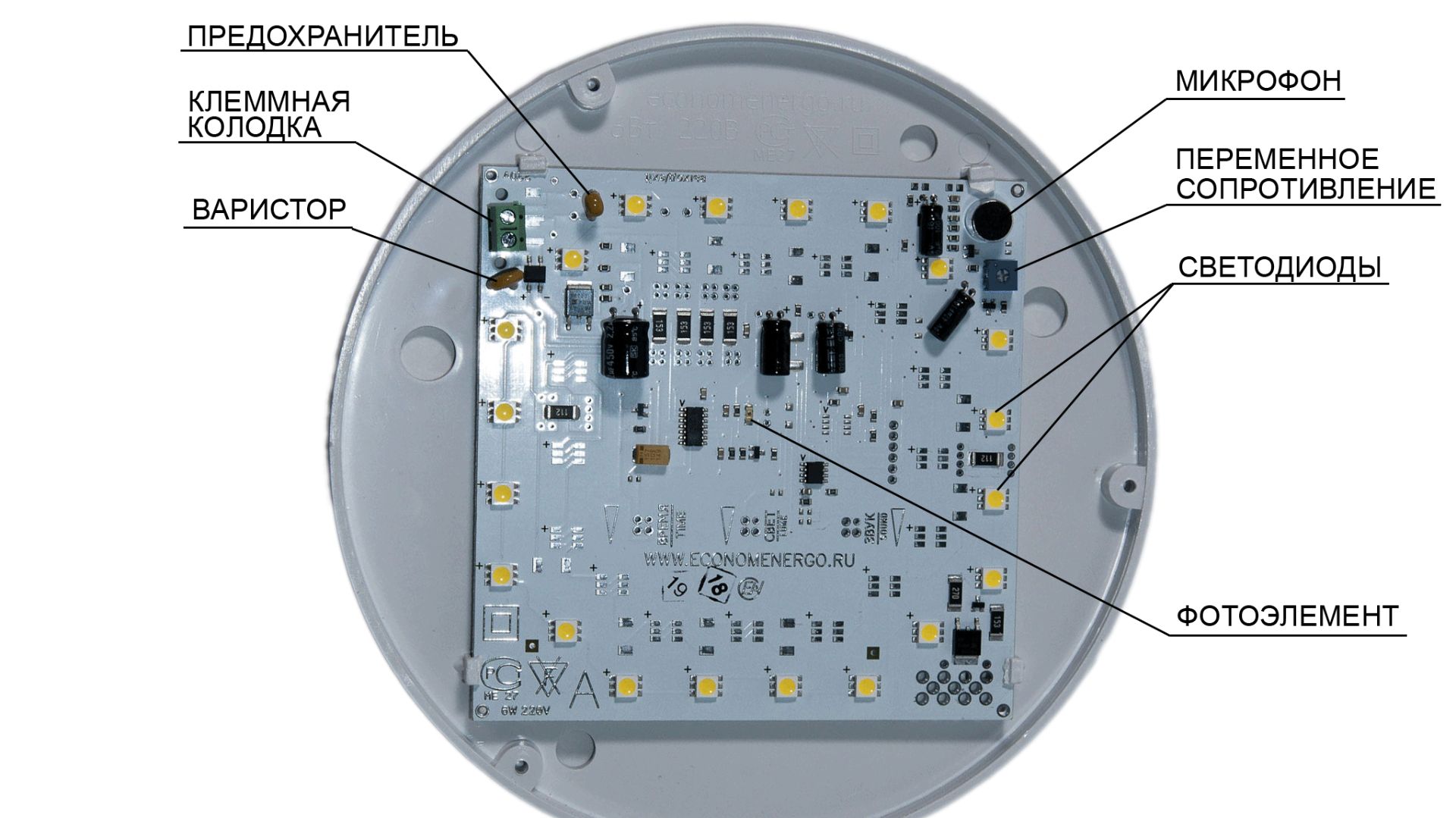

Последовательность монтажа и настройки энергосберегающего антивандального светодиодного светильника СББ-06-06 с регулируемым встроенным оптико-акустическим датчиком ООО «СБЕРЭНЕРГО». Источник: https://economenergo.ru/katalog-svetilnikov/svetilnik-s-optiko-akusticheskim-datchikom-svetodiodnyj-antivandalnyj-sbb-06-06 1. Воспользоваться руководством по эксплуатации СББ-06-06 с основными электротехническими требованиями по электробезопасности, отключить электропитание. 2. Наметить на поверхности крепления светильника (стена/потолок) 2 места для сверления отверстий под дюбель-гвозди 8*60 по шаблону светильника. Учесть наличие в стене электропитающих проводов (чтобы не перебить провода). 3. Просверлить 2 отверстия диаметром 8 мм под дюбель глубиной 60 мм, вставить 2 дюбеля в просверленные отверстия на поверхности крепления. 4. Завести провода электропитания в основание корпуса светильника. 5. Закрепить с помощью шурупов и дюбелей основание светильника к поверхности крепления. 6. Закрепить винтами провода в клеммной колодке. 7. Включить электропитание. 8. При необходимости часовой отверткой, вставленной в переменное сопротивление, настроить осветительный прибор на необходимую чувствительность реагирования светильника. Настройка осуществляется при закрытом темным предметом фотоэлемента, расположенного в центре электронной платы. Достаточным звуком проверки нормальной настройки является звук щелчка пальцами. Регулировка: по часовой стрелке - загрубляется. 8.1. Если в неосвещенном пространстве при возникновении звуков (щелчёк пальцами или голос, или шаги, или открывание дверей лифта, или открывание замка двери и пр.) светильник включает освещение: значит, он настроен нормально. 8.2. Если в неосвещенном пространстве без посторонних звуков светильник сам включает освещение: то он не настроен; для настройки необходимо повернуть переменное сопротивление по часовой стрелке на 5..10 градусов до нормального реагирования светильника на звук по п.8.1. 8.3. Если в неосвещенном пространстве без посторонних звуков светильник включает освещение только при громких звуках: то он не настроен; для настройки необходимо повернуть переменное сопротивление против часовой стрелки на 5..10 градусов до нормального реагирования светильника на звук по п.8.1. 9. Закрепить рассеиватель к основанию с использованием 3 специальных[саморезов и специальной отвертки. Алгоритм работы антивандального энергосберегающего светодиодного светильника СББ-06-06 (внутриподъездного с микрофоном и фотоэлементом): после подачи питания 220 В светильник светит 1,5…2 минуты, затем, если светло, то не включается, а если сумеречно/темно, то включается от звука (щелчок пальцами, голос, хлопание, шаги, открывание дверей лифта, звук открывания замка дверей...). СОБЛЮДАЙТЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ И НАСТРОЙКЕ !!! #видео_установка_светильника_с_оптико_акустическим_датчиком #установкасветильника #монтажсветильника #светодиодныйсветильник #светодиодныесветильники #антивандальныйсветильник #светильниксдатчиком #датчикдвижения #освещение #подъезд #ЖКХ #LED #освещение #подъезд #ЖКХ #установка #светильник #монтаж #светильники #датчик Источник: https://economenergo.ru/katalog-svetilnikov/svetilnik-s-optiko-akusticheskim-datchikom-svetodiodnyj-antivandalnyj-sbb-06-06 Обращайтесь: economenergo.ru
