3_1_2_Неисправности магнетронов

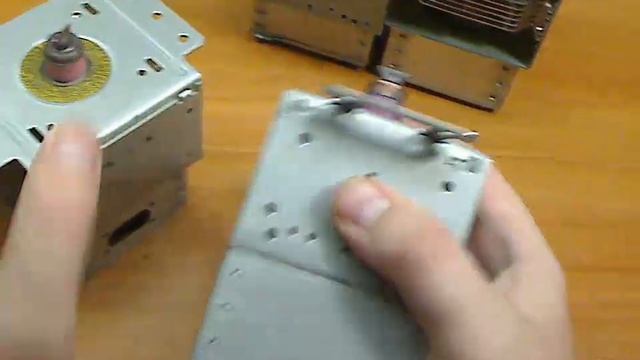

Во втором нашем уроке, посвященном магнетрону, мы поговорим о неисправностях магнетрона, что с ними происходит, какие проблемы с ними бывают и как можно их решить. Но в начале, как бы в продолжение первого урока, хочу поговорить о излучателе, о антенне и что я называю «пипкой». Во-первых, видим, здесь керамический изолятор, и в него запрессована основа антенны, основа излучателя. И видим сплюснутую такую, я называю ее пипкой, называется эта штука штенгель. Ранее это была трубка, она вот так выходила, и нужна она была для откачки воздуха из анодного блока, из нашей лампы. После того, как воздух откачивается, эта трубочка обжимается и таким вот образом запрессовывается, образуя сплюснутую пипку. Теперь хочу сказать по поводу колпачков: дело в том, что для согласования магнетрона и именно антенны с волноводом нужна большая площадь, а этот штенгель не дает нам большой площади взаимодействия. Поэтому и нужен колпачок, допустим мы поставим колпачок и уже видим, какая у него площадь получается взаимодействия с волноводом. Ну а второе значение колпачка это обезопасить штенгель от пробоя, когда начинает гореть дуга, а начинается это из- за того, что сначала прокладка прогорает, потом колпачок начинает гореть. Вот до такого состояния это, бывает, происходит, таким вот образом прогорают колпачки. То есть, если бы эти колпачки не стояли, то тем магнетронам, конечно, пришел бы конец, потому как дуга начала бы бить именно вот в этот вот штенгель, и начало бы прогорать бы отверстие уже на нем. Без колпачка магнетрон работает, то есть можно поставить магнетрон без колпачка в камеру, он будет работать, то есть можно проверить. Но длительной эксплуатации лучше избегать, потому как эти заостренные концы тоже могут спровоцировать пробой, потому как колпачок более пологий, имеет большую площадь и не создает ситуаций для пробоя. А вот эти острые концы могут вызывать пробой и прогорать тоже, и это все приведет к разгерметизации. То есть колпачок у нас, во-первых, защищает, а во-вторых дает большую площадь для взаимодействия. Бывают они немножко разных форм: такой бывает, прямоугольный, такой вот, ну в принципе двух-трех видов. Погорают колпачки чаще всего из-за пробоя на диэлектрик. То есть сначала виной всему становится прокладка диэлектрическая, а потом уже начинает гореть дуга и, если пользователь в своей микроволновке не обращает на это внимания, то она горит дальше, пока в конце концов не прогорает пипка магнетрона, и это приводит к разгерметизации магнетрона. Вот такая бывает штука с колпачками. В 90-е года, с приходом микроволновок на постсоветское пространство, ремонт микроволновок в основном заключался либо в ремонте блока питания, либо прогорали колпачки. Что я хочу этим сказать – магнетроны на самом деле были долгоиграющие и достаточно долго и надежно служили, попадалось дохлых магнетронов не так уж и много. В основном прогорали колпачки, и конечно же их купить было просто негде, и их нужно было либо вытачивать, заказывать токарям, либо придумывать что-то, ухищряться, и для этих целей использовались различные подручные средства. Например, я умудрялся делать колпачки из конденсаторов, причем не подходили по размерам импортные конденсаторы, а некоторые советские конденсаторы прекрасно подходили. Им нужно было только чуть-чуть раздать основу, напомню, алюминий очень податливый металл, нужно было раздать основу, по размеру точно вырезать, и он хорошо запрессовывался вместо прогоревшего колпачка. Также вы видите у меня такие наперстки. На самом деле, они очень хорошо выручали в свое время – нужно было просто сходить в магазин, где торгуют тканями и всеми швейными принадлежностями и навыбирать вот таких вот наперстков, вот на них написаны размеры – шестой номер, седьмой, восьмой, девятый, но они уже не подходят. Вот шестой, пятый номер, седьмой могли прекрасно подходить. Таким вот образом они надевались, причем нужно было тоже подбирать оптимальный вариант, чтобы хорошо садился. В некоторых случаях нужно было его нагреть до хорошей температуры и потом уже насадить. Сюда ставилась деревяшка, и кияночкой понемножку сдавливался. Вот таким вот образом можно было выйти из положения. Контакт хороший и опять же нужно было просверлить отверстие и рассчитать так, чтобы приплюснутый конец штенгеля не задевал концы колпачка, не цеплялся сюда, и при нагреве магнетрона чтобы он не слетал. То есть такой оптимальный надо было найти вариант. И скажу вам, по истечении многих лет мне приносили печки с набитыми наперстками моими, и они прекрасно там сидят, то есть просидели десять лет. Вот такой был выход из положения. Сейчас, к счастью, таких проблем нет, потому как магнетроны выходят из строя чаще, чем колпачки, и поэтому всегда есть запас хороших колпачков, из чего-то всегда можно выбрать.
