NAND4

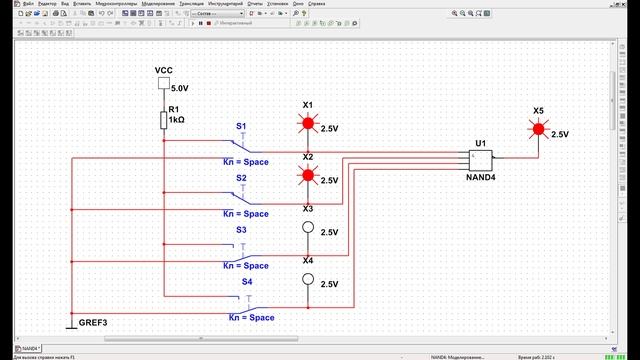

Сегодня мы буем исследовать NAND4 и как работает данная схема, мы разложим все по полочкам. Затем мы переводим переключатель S1 в верхнее по схеме положение, у нас в этом положении переключателя S1 загорается светодиод Х1 и горит светодиод Х5. Переключатель S1 у нас остается в верхнем по схеме положении. Включаем переключатель S2 в верхнее по схеме положение, у нас при этом загорается светодиод Х2 и продолжает светится светодиод Х5. Переключатель S2 у нас остается в верхнем по схеме положении. Переходим на переключатель S3 и включаем его, у нас при этом загорается светодиод Х3 и продолжает светится светодиод Х5. Переключатель S3 у нас остается в верхнем по схеме положении. Переводим переключатель S4 в верхнее по схеме положение у нас горит светодиод Х4, но светодиод Х5 у нас тухнет.
