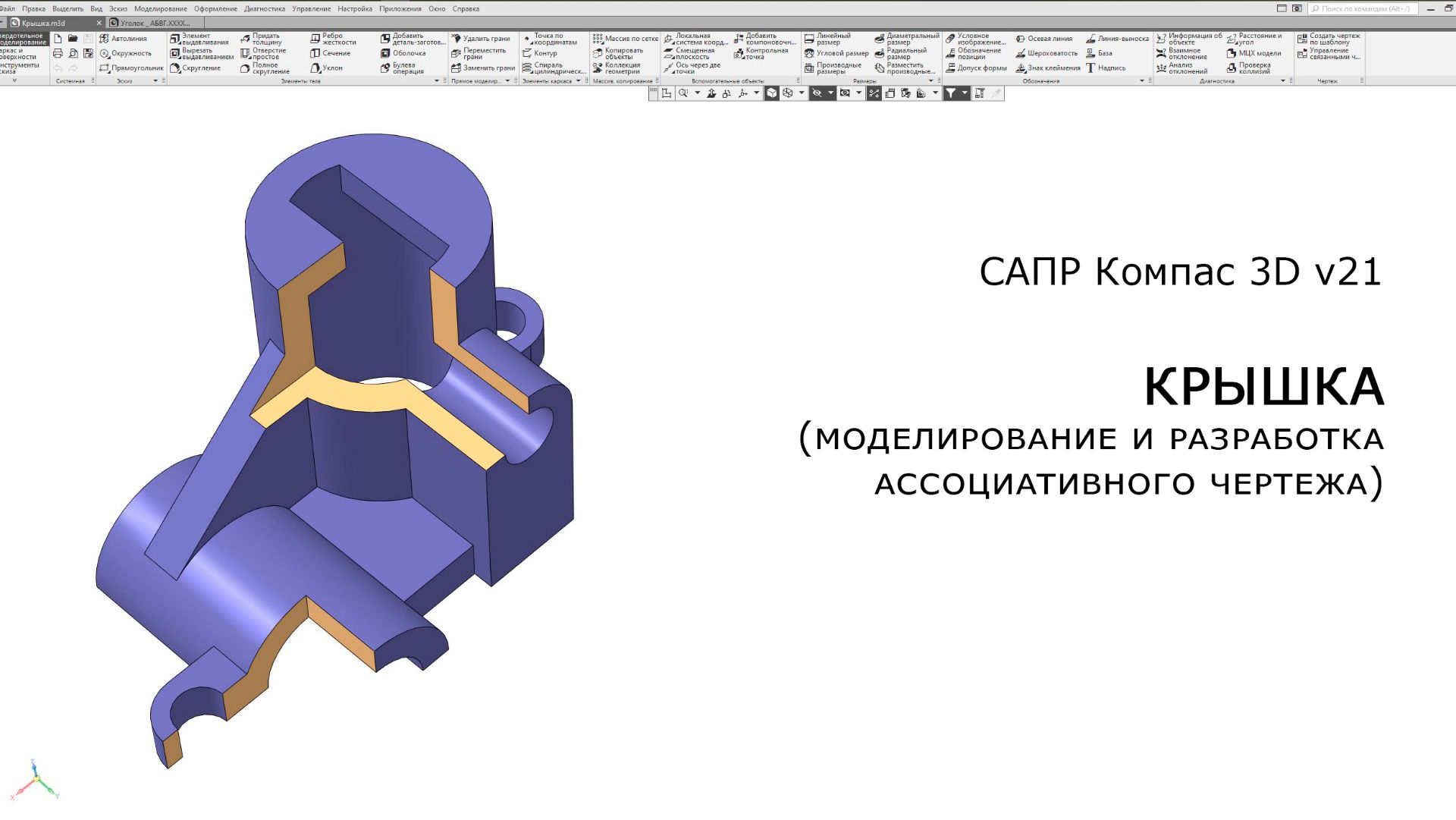

Компас-3D. Крышка. Моделирование и построение ассоциативного чертежа

Видеоролик про моделирование в САПР Компас-3D детали "Крышка". Основные формообразующие операции используемые для создания модели: Элемент выдавливания – Вырезать выдавливанием. Платформа: Компас-3D v21. Тайминг: 00:00:07 - Вступление 00:00:17 - Начало моделирования крышки 00:00:47 - Построение эскиза первой части основания крышки 00:01:18 - Создание через «Элемент выдавливания» первой части основания 00:01:44 - Построение эскиза левого ушка крышки 00:03:05 - Создание через «Элемент выдавливания» левого ушка 00:03:20 - Соединение ушка с частью крышки 00:03:58 - Построение эскиза второй части основания крышки 00:06:54 - Создание через «Элемент выдавливания» второй части основания 00:07:22 - Построение эскиза цилиндрической части крышки 00:07:48 - Создание через «Элемент выдавливания» цилиндрической части крышки 00:08:03 - Построение эскиза бобышки 00:09:21 - Создание через «Элемент выдавливания» бобышки 00:09:34 - Создание глухого отверстия в цилиндрической части крышки 00:10:44 - Создание сквозного отверстия в бобышки 00:12:04 - Построение сечения 00:12:45 - Построение ребра жесткости 00:13:36 - Создание отдельного файла для изометрии 00:13:48 - Построение ассоциативного чертежа 00:13:58 - Создание основных и дополнительных видов 00:19:57 - Простановка размеров и доработка видов 00:27:26 - Окончание занятия Скачать модель (.m3d) и чертеж (.cdw) к видеоуроку можно здесь: https://disk.yandex.ru/d/9GfZhkoUQJk3RA #perfectangel3d #компас3D #инженернаяграфика #компьютернаяграфика #моделированиевкомпас3D #крышка #корпус #БольшаковВП #элементвыдавливания #изометрия #основныевиды #простановкаразмеров #Компас3Dуроки
