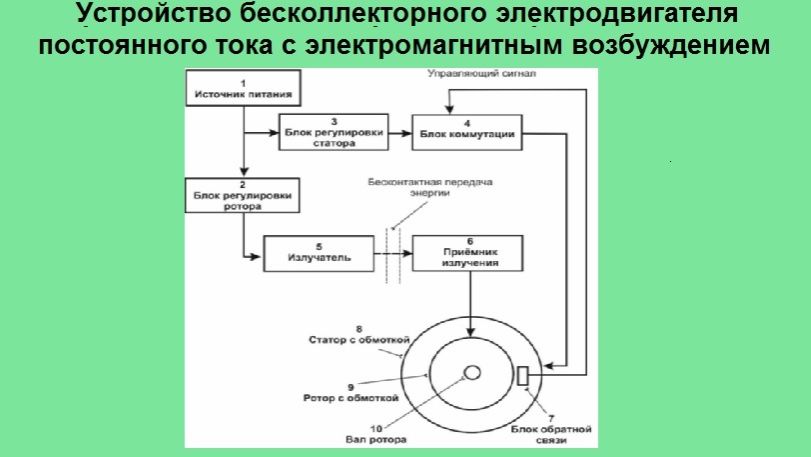

Устройство бесколлекторного электродвигателя постоянного тока с электромагнитным возбуждением
В видео представлена конструкция, внешний вид и сама работа бесколлекторного электродвигателя постоянного тока с электромагнитным возбуждением. К достоинствам можно отнести широкие механические характеристики, как у коллекторных электродвигателей с электромагнитным возбуждением, а также повышение надёжности, за счёт бесконтактной передачи энергии на ротор (около 98 кГц с дальнейшим выпрямлением) вместо щёточно-коллекторного узла. К недостаткам можно отнести меньший КПД из-за бесконтактной передачи энергии на ротор. Наверное, бОльшие габариты, вес и стоимость, а также ограничение по максимальной мощности (автор на данный момент предполагает не более 3кВт). 1) подробно можно узнать тут: http://znack93.ru/images/archive/2025/05-2025.pdf ( ЖИРНОВ А.А., КУДРЯШОВА О.Б. Разработка бесколлекторного электродвигателя с широким диапазоном регулирования механических характеристик // Электротехника, 2025, №5, стр. 11-17) 2) или тут: Zhirnov, A.A., Kudryashova, O.B. Developing a Brushless Electric Motor with a Wide Adjustment Range of Mechanical Characteristics. Russ. Electr. Engin. 96, 343–349 (2025). https://doi.org/10.3103/S1068371225700439 Примечания: а) все компоненты можно найти в статьях; переделывался этот электродвигатель -https://miasselektroapparat.ru/Elektrodvigatel_dlya_privoda_izmelchiteley_zerna_(kollektronyy)_DK110-1000-15I1/ (и ротор и статор); б) компоненты и номиналы не претендуют на идеальные; в) 3:05 - алюминиевая трубка, а не медная (но медная тоже подойдёт, в общем шапочка из фольги работает от 98 кГц:-) ); г) 4:45 - регулировать можно постоянный и переменный ток, и реостатами и электронными твёрдотельными регуляторами мощности (напряжения); д) 5:46 - для питания датчика Холла; е) для датчика Холла лучше сделать отдельную систему из 4-х полюсных ферритовых магнитов, как в другом ролике на моём канале рассказывается про электродвигатель общем назначения 80BL110S50-445; Официальный канал. Поддержать канал можно на карту сбербанка: 5228 6005 6949 8878
В видео представлена конструкция, внешний вид и сама работа бесколлекторного электродвигателя постоянного тока с электромагнитным возбуждением. К достоинствам можно отнести широкие механические характеристики, как у коллекторных электродвигателей с электромагнитным возбуждением, а также повышение надёжности, за счёт бесконтактной передачи энергии на ротор (около 98 кГц с дальнейшим выпрямлением) вместо щёточно-коллекторного узла. К недостаткам можно отнести меньший КПД из-за бесконтактной передачи энергии на ротор. Наверное, бОльшие габариты, вес и стоимость, а также ограничение по максимальной мощности (автор на данный момент предполагает не более 3кВт). 1) подробно можно узнать тут: http://znack93.ru/images/archive/2025/05-2025.pdf ( ЖИРНОВ А.А., КУДРЯШОВА О.Б. Разработка бесколлекторного электродвигателя с широким диапазоном регулирования механических характеристик // Электротехника, 2025, №5, стр. 11-17) 2) или тут: Zhirnov, A.A., Kudryashova, O.B. Developing a Brushless Electric Motor with a Wide Adjustment Range of Mechanical Characteristics. Russ. Electr. Engin. 96, 343–349 (2025). https://doi.org/10.3103/S1068371225700439 Примечания: а) все компоненты можно найти в статьях; переделывался этот электродвигатель -https://miasselektroapparat.ru/Elektrodvigatel_dlya_privoda_izmelchiteley_zerna_(kollektronyy)_DK110-1000-15I1/ (и ротор и статор); б) компоненты и номиналы не претендуют на идеальные; в) 3:05 - алюминиевая трубка, а не медная (но медная тоже подойдёт, в общем шапочка из фольги работает от 98 кГц:-) ); г) 4:45 - регулировать можно постоянный и переменный ток, и реостатами и электронными твёрдотельными регуляторами мощности (напряжения); д) 5:46 - для питания датчика Холла; е) для датчика Холла лучше сделать отдельную систему из 4-х полюсных ферритовых магнитов, как в другом ролике на моём канале рассказывается про электродвигатель общем назначения 80BL110S50-445; Официальный канал. Поддержать канал можно на карту сбербанка: 5228 6005 6949 8878
