Фланец с шипом в исполнении C (4) по ГОСТ 33259-15 / База знаний ОНИКС

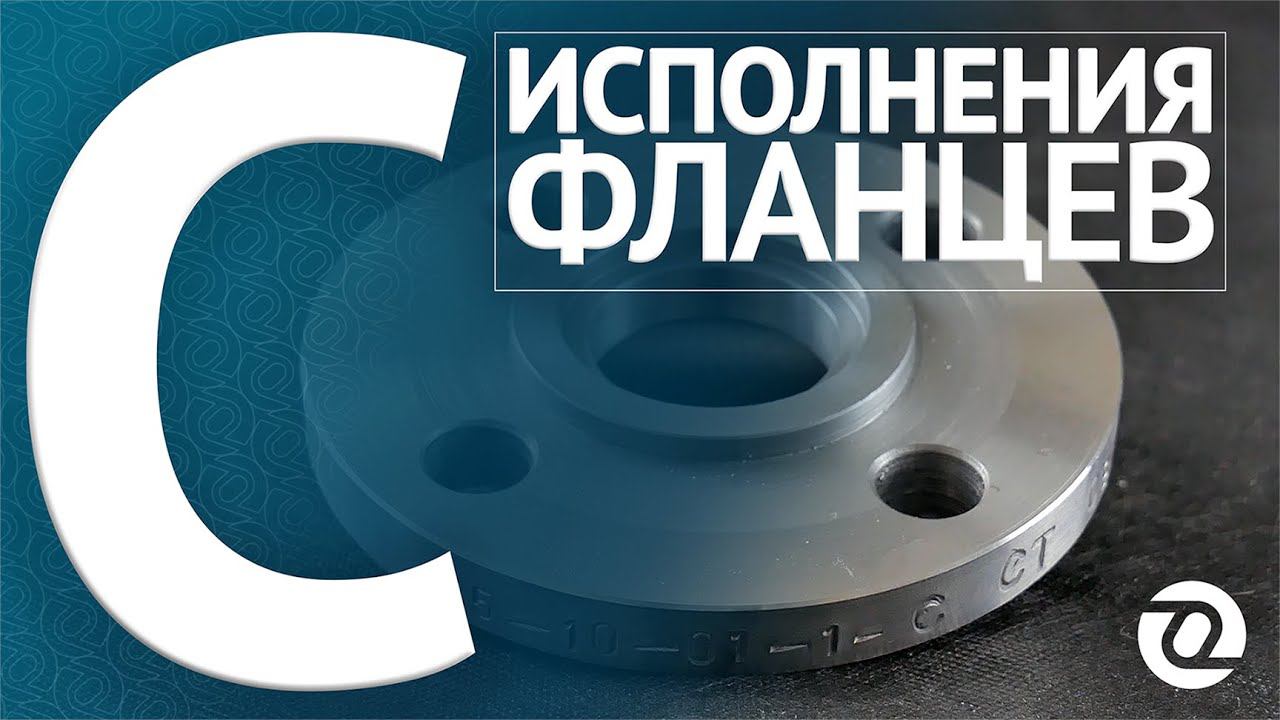

Наглядная демонстрация плоского фланца с шипом. В кадре рассматриваем деталь 25-10-01-1-C-ст20. В качестве фланцевой пары выступает исп. D с пазом. Выступающая часть шипа точится под 90 градусов, что идеально соответствует выточенному пазу у контрфланца. Допускается минимальная шероховатость Ra 3,2. Наличие шероховатости на зеркале способствует более плотному прилеганию прокладки к фланцу, что влияет на качественное соединение. ЧИТАТЬ ПО ТЕМЕ: - Зачем защищать зеркало фланцев? https://onyxspb.ru/service/articles/nuzhno-li-zashchishchat-zerkalo-flantsa/ - Исполнения фланцев A, B, F, E, D, C https://onyxspb.ru/service/articles/ispolneniya-flantsev-a-b-f-e-d-c-po-gost-33259-15/ - Исполнение фланцев K, J, L, M https://onyxspb.ru/service/articles/ispolnenie-flantsev-k-j-l-m-po-gost-33259-15/ - Как узнать размеры для исполнений фланцев? https://onyxspb.ru/service/articles/ispolneniya-flantsev-ot-a-do-m-kak-chitat-tablitsy-iz-gost/ - Виды уплотнительных материалов (прокладок) https://onyxspb.ru/service/articles/vidy-uplotnitelnykh-materialov-prokladok-dlya-kof/ _________________ Официальный сайт https://onyxspb.ru/ Отправить запрос на фланцы info@onyxspb.ru Присоединяйтесь к нам в Telegram - https://t.me/onyxspb
