Сборка планера F3B Matek743 wing

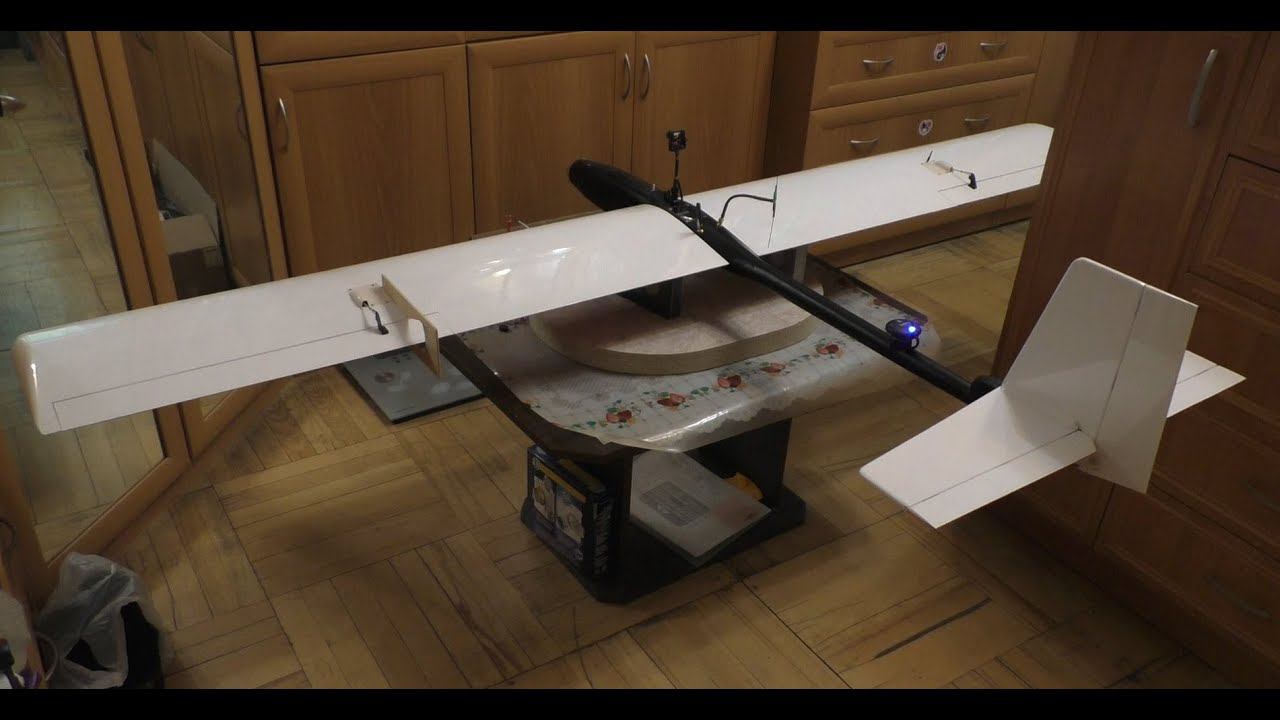

Основные этапы сборки планера для установки полётного контроллера Matek H743 WING под управлением программы платформы Ardupilot. Обзор построенного планера тут: Ссылка на видео: https://youtu.be/wdbfFKrlxRU Мой первый планер F3B с полётным контроллером Matek 765WING прошивка ардупланер 4.2.0. https://youtu.be/sgdi_oY-sCM При постройке израсходовано бальзы: 1,5х100х1000 - 14 шт. обшивка крыла, стабилизатора и киля. 2,5х100х1000 - 3 шт. нервюры 5,0х100х1000 - 2шт. крыло стабилизатор и киль 10х100х1000 -1 шт. в ход шли обрезки бальзы от других проектов. Рейки из сосны на лонжероны и липа для отделки острых кромок. Фанера липовая 2,5 мм. Термоплёнка Oracover Германия белая 1 шт. , красная 1 шт. На сборку планера ушло 4 месяца с ноября 2022 по февраль 2023 г. Основные характеристики планера: Размах крыльев 2100 мм Площадь крыльев 52 дм2 Площадь стабилизатора 8,2 дм2 Полётный вес с аккумулятором ёмкостью 6000 мАч – 2700 г Коэффициент продольной устойчивости 0,467 Центр тяжести 28 % хорды крыла Хорда крыла 260 мм Профиль крыла Е 205 Конструкция: фюзеляж карбоновый, крылья, стабилизатор и киль наборные покрытые бальзовым шпоном 1,6 мм и термоплёнкой Oracower Германия ( удельный вес плёнки 1 г на 1 дм2). Крылья соединяются карбоновым стержнем с отверстием. Использованы следующие комплектующие: Полётный контроллер Matek H743 WING Приёмник GPS Holybro Датчик воздушной скорости цифровой Holybro Модем для телеметрии и управления по радиоканалу RFD868ux Двигатель ECO2820C V2 940 Kv мощность 480 Вт c пропеллером 10х6 Регулятор оборотов Markus 80 HV Сервомашинки Hitec HS-82MG – 2 шт. на элероны, HS-70MG -1 шт. руль высоты, HS-55MG руль направления. Курсовая камера RunCam SWIFT2 Видеопередатчик AKK FX2 5,8 ГГц Аккумулятор CNHL 4S 6000
Основные этапы сборки планера для установки полётного контроллера Matek H743 WING под управлением программы платформы Ardupilot. Обзор построенного планера тут: Ссылка на видео: https://youtu.be/wdbfFKrlxRU Мой первый планер F3B с полётным контроллером Matek 765WING прошивка ардупланер 4.2.0. https://youtu.be/sgdi_oY-sCM При постройке израсходовано бальзы: 1,5х100х1000 - 14 шт. обшивка крыла, стабилизатора и киля. 2,5х100х1000 - 3 шт. нервюры 5,0х100х1000 - 2шт. крыло стабилизатор и киль 10х100х1000 -1 шт. в ход шли обрезки бальзы от других проектов. Рейки из сосны на лонжероны и липа для отделки острых кромок. Фанера липовая 2,5 мм. Термоплёнка Oracover Германия белая 1 шт. , красная 1 шт. На сборку планера ушло 4 месяца с ноября 2022 по февраль 2023 г. Основные характеристики планера: Размах крыльев 2100 мм Площадь крыльев 52 дм2 Площадь стабилизатора 8,2 дм2 Полётный вес с аккумулятором ёмкостью 6000 мАч – 2700 г Коэффициент продольной устойчивости 0,467 Центр тяжести 28 % хорды крыла Хорда крыла 260 мм Профиль крыла Е 205 Конструкция: фюзеляж карбоновый, крылья, стабилизатор и киль наборные покрытые бальзовым шпоном 1,6 мм и термоплёнкой Oracower Германия ( удельный вес плёнки 1 г на 1 дм2). Крылья соединяются карбоновым стержнем с отверстием. Использованы следующие комплектующие: Полётный контроллер Matek H743 WING Приёмник GPS Holybro Датчик воздушной скорости цифровой Holybro Модем для телеметрии и управления по радиоканалу RFD868ux Двигатель ECO2820C V2 940 Kv мощность 480 Вт c пропеллером 10х6 Регулятор оборотов Markus 80 HV Сервомашинки Hitec HS-82MG – 2 шт. на элероны, HS-70MG -1 шт. руль высоты, HS-55MG руль направления. Курсовая камера RunCam SWIFT2 Видеопередатчик AKK FX2 5,8 ГГц Аккумулятор CNHL 4S 6000
