07-Перенос в СКАД, корректировка

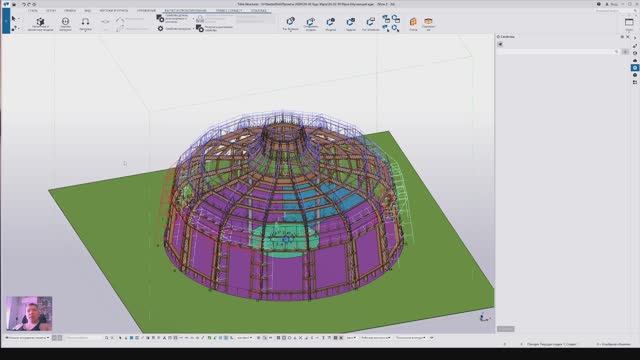

Курс по проектированию здания в форме Юрты. Для экономии времени смотрите на быстрой скорости 1,25. 07-Перенос в СКАД, корректировка 00:01 Начало курса по проектированию юрты • Продолжаем курс по проектированию юрты. • В прошлый раз была готова расчётная модель с заданными нагрузками. • Заданы нагрузки для ветра по направлению минус икс. 00:23 Экспорт модели в SCAD • Выбираем расчётную модель и все нагрузки. • Используем плагин Tekla to SCAD для экспорта модели. • Создаём папку для сохранения модели и вводим её название. 01:39 Импорт модели в SCAD • Запускаем SCAD, импортируем модель и открываем её. • Проверяем сечения и жёсткие ставки, удаляем ненужные. • Проверяем загружение модели. 04:08 Назначение характеристик элементам • Назначаем характеристики элементам: объёмный вес дерева — 0,5, модуль упругости — 10 000 МПа, коэффициент Пуассона — 0,45. • Заменяем характеристики для всех сечений. 06:47 Коррекция нагрузок • Изменяем привязку нагрузок в долях длины. • Удаляем мелкие нагрузки и оставляем только основные. • Сохраняем изменения и проверяем модель. 11:30 Решение ошибок связанности • Обнаруживаем ошибки связанности между узлами. • Решаем ошибки путём переноса узлов в SCAD. • Переносим узлы на заданный вектор между двумя узлами. 16:20 Завершение работы • Проверяем верхний элемент модели. • Завершаем работу, обсуждая удобство работы в Tekla или SCAD. 16:57 Разбивка элементов и упаковка • Разбивка элементов с учётом промежуточных узлов. • Проверка упаковки узлов и устранение ошибок вне элемента загружения. • Удаление элемента нулевой длины. 18:10 Настройка нагрузок • Повторное создание нагрузок вне элемента. • Изменение направления местной оси X в колоннах. • Проверка связей и цветовое отображение шарнирных соединений. 19:26 Исправление ошибок • Фрагментация элементов загружения. • Изменение типа нагрузки с сосредоточенной на распределённую. • Настройка единиц измерения в настройках. 25:45 Повторный расчёт • Геометрическое изменение системы. • Графический анализ перемещения и анимация. • Отображение шарниров и исправление ошибок. 27:35 Назначение собственного веса • Назначение собственного веса для корректного перемещения. • Включение анимации и отображение деформаций. • Исправление пропущенных элементов. 30:19 Проверка шарниров • Удаление лишних шарниров. • Назначение шарниров в горизонтальных и наклонных элементах. • Проверка жёсткости кольца. 37:31 Завершение работы • Запуск анимации и проверка закреплённости элементов. • Оценка перемещений и деформаций. • Анонс следующей серии для исправления упаковки в одно сечение и проведения расчёта. Мои ресурсы: Телеграмм: https://t.me/Proxima_project Я в ВКонтакте: https://vk.com/kshangaraev Сообщество в ВК: https://vk.com/club235898316 Рутуб: https://rutube.ru/channel/24278087/ Макс: https://max.ru/join/QA9DuUow6IrHnGCfo7A7NzG0YgsxhcZQR_RcPgj-Gvc Спасибо за уделенное время. Подписывайтесь, если хотите. До свидания.
