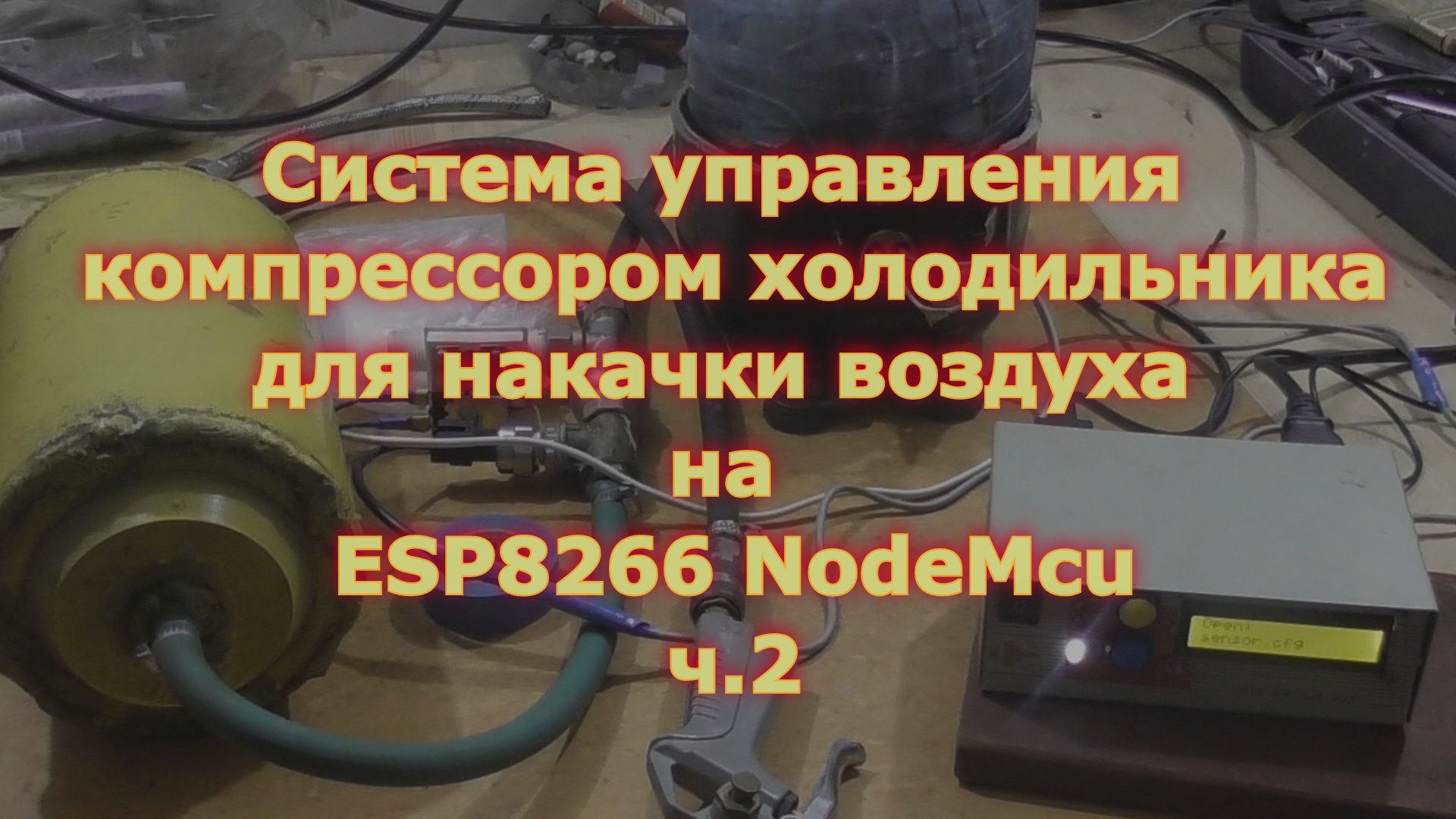

Система управления компрессором от холодильника на ESP8266 NodeMcu для накачки воздуха ч.2
Вашему вниманию предлагается вторая часть сюжета про изготовление компрессора с управлением на контроллере ESP8266 NodeMcu. Построена автоматическая система поддержания давления в заданном диапазоне с защитой по температуре, а также с системой защиты от остановки. https://youtu.be/epCluSrTiZE Первая часть про компрессор https://youtu.be/QjRgMSP1rC8 Контролер для водоснабжения ч.1 https://youtu.be/hlnPXUoSApg Контролер для водоснабжения ч.2 https://youtu.be/Ilnw3c3s6WE Подключаем ЖК-Дисплей https://youtu.be/aTb9ycdZUcQ Электромагнитный клапан ------------------------------- Сегодня в сюжете: 00:00 В предыдущей части 00:35 Схема, печатная плата, назначение контроллера 01:35 Компоновка и корпус 05:54 Краткая текстовая инструкция по прошивке модуля ESP8266 06:03 Пневматическая часть и ее сборка 08:15 Подключение и пробный пуск 13:07 Поддержание давления 15:01 Про индуктивный датчик и контроль оборотов 18:59 Система, принцип работы, выводы ------------------------------- Материалы под видео на Я.Зен https://zen.yandex.ru/media/id/62207a8104d1f7443e7a694b/62caf1a1ffb37b3504458b1e Ссылки на датчики там же ------------------------------- Как выполнить прошивку нашего контроллера: 1. Скачиваем с сайта https://www.arduino.cc/en/software среду Arduino IDE и устанавливаем ее. 2. Скачиваем стартовую прошивку (ссылка под видео или статьей «Start_v_1_1_1.zip») распаковываем ее. 3. Двойным щелчком по ESP8266my.ino открывается среда Arduino IDE идем в меню «Файл\Настройки» и в графе «Дополнительные ссылки для менеджера плат» вставляем http://arduino.esp8266.com/stable/package_esp8266com_index.json эта строка также есть по видео или статьей. 4. Заходим в меню «Файл\Инструменты\Плата: ...\Менеджер плат» в графе поиска набираем «esp8266» нажимаем кнопку «Установка» дожидаемся завершения. 5. Заходим в меню «Файл\Инструменты\Плата: ...\ESP8266 Boards (….)» выбираем NodeMCU 1.0 (ESP-12E Module) 6. Подключаем наш модуль ESP8266 NodeMCU к компьютеру при помощи USB шнура, видим на какой порт он установился/подключился. 7. Заходим в меню «Файл\Инструменты\Порт» и выбираем нужный. 8. Нажимаем кнопку «загрузка» на панели инструментов (вторая слева) дожидаемся завершения. 9. Модуль ESP8266 NodeMCU создаст свою точку доступа «ESP_start» 10. Берем смартфон/планшет в списке сетей Wi-fi находим «ESP_start» и подключаемся к ней (сеть без пароля), если будет сообщение что сеть без доступа к интернет - всеравно подключаемся 11. Открываем браузер и заходим http://192.168.4.1 нажимаем кнопку «Настройка wi-fi» 12. Заполняем «Имя сети» и «Пароль». Если не знаем что писать в других полях — оставляем их пустыми, роутер сам все назначит, нажимаем «сохранить» и перезагружаем модуль, если модуль подключился к сети загорится синий светодиод на модуле. 13. Садимся за компьютер нажимаем на «Мой компьютер» и в разделе «Прочие устройства» щелкаем на значок «ESP Start», откроется браузер 14. Теперь можно загрузить основной скетч (основную прошивку из bin файла, который тоже находится под видео или статьей в архиве материалов к проекту) например для управления компрессором «Kompr_v_1_0_6.bin». 15. Нажимаем кнопку «Выберите файл» выбираем, затем «Обновить» дожидаемся и видим новую страницу управления устройством.
