Малый генератор Бедини

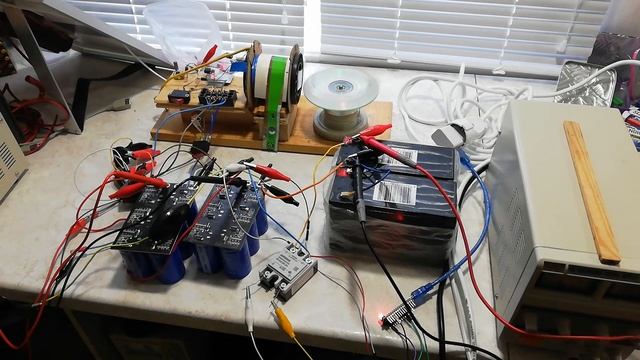

Малый генератор Бедини от источника питания 12В для зарядки небольших аккумуляторов на 12В. Работает только при достаточной нагрузке, в качестве которой выбраны два блока ионисторов. Генератор начинает работать, когда напряжение на блоке ионисторов невелико (достаточная нагрузка) и перестаёт работать, когда напряжение возрастает (малая нагрузка). Чтобы обеспечить постоянную работу, используются два блока ионисторов, соединённых последовательно, - когда один заряжается, другой разряжается, и потом идёт переключение генератора с одного ионистора на другой (в ручном режиме). Между ионисторами и аккумуляторами вставлено на плюсе твердотельное реле, которое замыкает контакт, когда суммарное напряжение на ионисторах достигает величины 13.37В, и идёт разрядка на аккумуляторы, соединённые параллельно. Реле срабатывает от микроконтроллера Ардуино через датчик напряжения, подключенный к двум батареям ионисторов. Генератор работает от источника лабораторного питания 12В. Ардуино - от выпрямителя 5В, который питается от сети.
Малый генератор Бедини от источника питания 12В для зарядки небольших аккумуляторов на 12В. Работает только при достаточной нагрузке, в качестве которой выбраны два блока ионисторов. Генератор начинает работать, когда напряжение на блоке ионисторов невелико (достаточная нагрузка) и перестаёт работать, когда напряжение возрастает (малая нагрузка). Чтобы обеспечить постоянную работу, используются два блока ионисторов, соединённых последовательно, - когда один заряжается, другой разряжается, и потом идёт переключение генератора с одного ионистора на другой (в ручном режиме). Между ионисторами и аккумуляторами вставлено на плюсе твердотельное реле, которое замыкает контакт, когда суммарное напряжение на ионисторах достигает величины 13.37В, и идёт разрядка на аккумуляторы, соединённые параллельно. Реле срабатывает от микроконтроллера Ардуино через датчик напряжения, подключенный к двум батареям ионисторов. Генератор работает от источника лабораторного питания 12В. Ардуино - от выпрямителя 5В, который питается от сети.
