3_1_5_Замена магнетрона

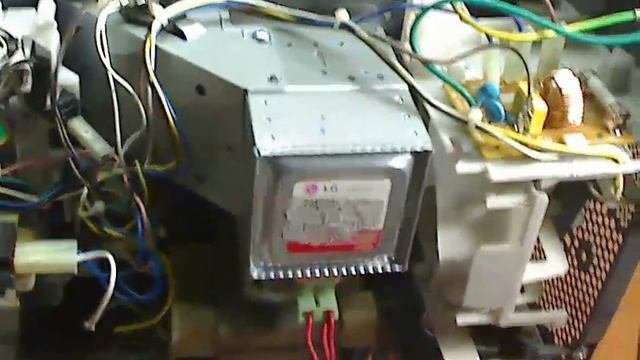

Я приветствую вас в нашем очередном уроке. В этом уроке мы поговорим о замене магнетрона, как можно поменять магнетрон. На самом деле поменять магнетрон одного типа на тот же самый много ума не надо: открутил 4 болта, вытащил, поставил новый. Особенно это касается магнетронов OM75, они вообще, бывает, на двух болтах крепятся, то есть два болта открутил (а нижней частью вставлены в специальные прорези) и вытащил его. При замене одного типа на другой тип нужно знать несколько факторов. Во-первых, хочу сказать, что все магнетроны в принципе взаимозаменяемы. Все магнетроны, которые используются в микроволновках, можно поменять один на другой, без всяких проблем. У одних поменьше корпус, у других побольше радиатор, исключение составляют лишь магнетроны, которые используются не с классическим трансформатором питания, а уже с инверторным блоком питания. В инверторных системах уже используются магнетроны, немного отличающиеся от этой общей массы. Есть некоторые параметры, которые все же нужно знать, чтобы не допустить ошибок. Сейчас мы о них поговорим. Во-первых, это высота или длина антенны. То есть антенна бывает вот примерно такая длиной. Это, к сожалению, у меня сейчас нет в наличии такого магнетрона, чтобы вам показать. Длина магнетрона влияет на согласование с волноводом. То есть смысл такой – если стоял магнетрон с короткой антенной, то ставить вместо него магнетрон с длинной антенной нежелательно. Во-первых, он просто может не войти в волновод. Во- вторых, может оказаться близко к стенке волновода. Это может вызвать пробой. То есть если в этом волноводе стоял у нас магнетрон 2m214 таким вот образом, то в принципе можно сюда поставить любой другой магнетрон, но чтобы антенна была не длиннее, чем у родного. А что касается наоборот замены магнетрона с длинной антенной на магнетрон с более короткой антенной, то я прекрасно менял, проблем никаких не возникает. Ну и поговорим о креплениях – собственно такое большое количество креплений, за что крепится магнетрон к корпусу печи, вызывает большое разнообразие и много вопросов. Что если другое крепление, то магнетрон не подходит. Ничего подобного, магнетроны можно менять, что касается крепления, то нужно конечно напрягать фантазию. К примеру, если взять магнетрон OM52, я его ставил вместо OM75. И, как видим, если вот так прикинуть, то отверстия совпадают по ширине. Но по длине не совпадают. Что я делал. То есть если его подставить, OM52, то отверстия OM75 будут примерно здесь находиться, выше. Просто заворачиваем сюда саморез с шайбой и также снизу, и он прекрасно прижимается. Вот вам как вариант. Допустим у магнетронов 2M214, 2M226, при замене такого магнетрона можно просверлить отверстия прямо в волноводе. То есть, если видим, что у нас немного не совпадает, некуда привернуться, можно прямо вот под эти отверстия сделать отверстия в волноводе и завернуть саморезы. Что еще хочу сказать по поводу замены – допустим, такая ситуация, меняете OM75 и видим, что у него питание подходит снизу, и мы заместо него ставим допустим такой 214 или 206, у которого питание подходит с другой стороны. Нам нужно соблюсти вентиляцию, так мы его не имеем права ставить. Мы его ставим так и в таком случае нужно будет удлинять провода. Страшного в этом ничего нет, просто берем колодку с питанием, имеющуюся у нас в запчастях, отрезаем провода, надставляем и перематываем изолентой, и все будет нормально работать. Главное, чтобы вентиляция была направлена правильно. И пару слов по поводу питания – то есть либо так, либо так, значения никакого не имеет, потому как, в любом случае у нас подходит и накальное питание, и высоковольтное питание. То есть для катода это большого значения не имеет, полярности не существует. Можно его немножко повернуть. Самое главное – чтобы у нас соблюдалась вентиляция, то есть продувка была горизонтальная. Куда идет поток воздуха, чтобы он продувал радиатор, а не вот так вот, то есть если крепления допустим у другого магнетрона подходят, и мы вот так его привернем, то тут видно, что продуваемости не будет, магнетрон уже будет перегреваться. Вот это вот третий фактор очень важный. То есть первое у нас это высота антенны, на это нужно обратить внимание. Второе это крепление, дальше я покажу, какие способы можно применять. И третий фактор, крепя другой магнетрон, альтернативный, не родной, нужно смотреть, чтобы была продуваемость радиатора, то есть прохождение от вентиляции было горизонтально. То есть если поток воздуха идет снизу, и стоит вентилятор внизу – есть такая конструкция микроволновок, где вентиляция идет снизу, там соответственно стоит магнетрон так и продувается кверху. Это вот третий фактор, очень важный в данном случае. Ну и приступаем к замене. Итак, чтобы нам поменять магнетрон, нужно во-первых убедиться в его неисправности. На примере данной печки мы поменяем магнетрончик. Для того, чтобы убедиться, что он действительно не работает, ставим водичку.
