Калькулятор ГДЗС на Visio | #1 Разработка фигуры, расчет д?

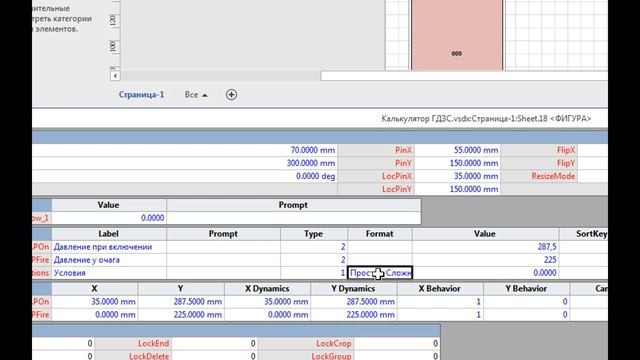

#СИЗОД #ГДЗС #Visio В данном видеоролике мы создадим основу калькулятора – фигуру которая вычисляет давления. ----- Содержание видео: 01:05 – выбор соотношения размера и давления 01:15 – создание прототипа элементов 01:55 – создание шкалы с подписью давления 02:33 – установка точки привязки (LocPinX, LocPinY) 03:49 – запрет отображения линий и заливки 04:25 – блокирование изменения высоты подписи (функция Guard) 04:55 – объединение элементов шкалы в группу 05:04 – установка точки привязки шкалы по нижнему краю 05:40 – включение отображения окна «Размер и положение фигуры» 07:25 – добавление фигур разницы давлений 08:53 – собираем все заготовки в одну фигуру 09:34 – нюанс выделения нескольких фигур 09:50 – добавляем секции User, Prop и Controls 10:28 – настройка контрола для указания давления при включении 10:37 – изменение названия контрола 10:50 – указываем положение контрола по оси X 10:55 – блокируем перемещение контрола по горизонтали 11:22 – указание всплывающей подсказки для контрола 11:53 – добавление контрола для указания давления у очага пожара 13:10 – нюансы выбора фигур включенных в группу 14:00 – привязка размера одной фигуры к положению контрола другой фигуры (в данном случае родительской) 15:00 – где можно увидеть индекс фигуры, для того, чтобы потом на нее ссылаться 16:01 – отображение подсказок в строке формул (для версий Visio начиная с 2010) 16:08 – указание ссылки на положение контрола по оси Y 17:04 – привязываем размер шкалы давления у очага пожара к контролу 18:03 – добавляем строку свойств отображающую давление при включении 18:18 – указываем свойства для строки давления при включении (Тип данных) 18:33 – получение значения давления (в неправильных единицах - мм) 18:45 – перевод из миллиметров в безразмерную величину (иначе мы можем потом столкнуться с проблемами при вычислениях). Функция Format() 19:44 – добавление строки свойства «Давление у очага» (по вышеописанному алгоритму) 20:55 – отображение расчетного значения в подписи фигуры (шкалы давления при включении) с использованием вставки поля и соответствующей ссылки на свойство в формуле 21:38 – вывод давления у очага пожара (аналогично вышеописанному) 22:27 – немного о расчете давления необходимого для возвращения из НДС (в соответствии с методическими рекомендациями) 23:05 – добавляем свойство отражающее условия в которых работает звено ГДЗС. Добавляем новую строку свойств. 23:26 – задаем список возможных вариантов для свойства 23:33 – используем ячейку Format для указания списка 24:00 – используем ячейку из секции user для определения коэффициента запаса в зависимости от того какие условия выбраны 24:13 – используем сочетание функций Index и Lookup, для определения выбранного коэффициента 27:00 – рассчитываем падение давления (создаем новое свойство) 27:50 - рассчитываем давление необходимое для возвращения (с учетом к
