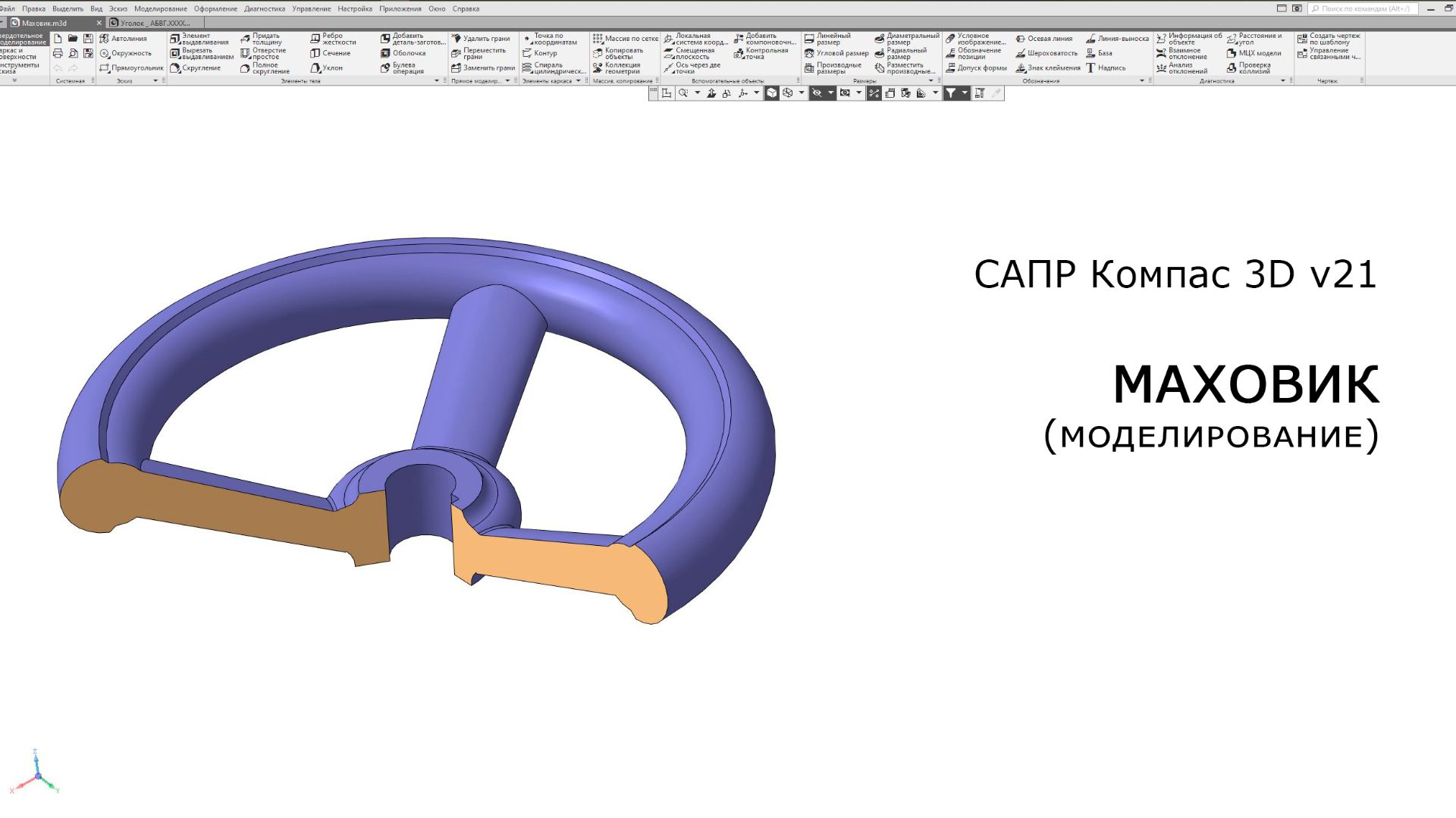

Компас-3D. Маховик. Моделирование

Видеоролик про моделирование в САПР Компас-3D детали "Маховик". Основные формообразующие операции используемые для создания модели: Элемент вращения – Элемент по сечениям – Вырезать выдавливанием – Массив по концентрической сетке. Особенности: использование способа построения траектории по координатам, а также использования команды «Массив по концентрической сетке». Платформа: Компас-3D v21. Тайминг: 00:00:06 - Вступление 00:00:12 - Начало моделирования детали «Маховик» 00:00:40 - Создание эскиза основания маховика 00:04:26 - Создание через «Элемент вращения» основания маховика 00:04:42 - Создание эскиза обода маховика 00:07:11 - Создание через «Элемент вращения» обода маховика 00:07:30 - Создание эскиза траектории для спицы маховика 00:07:57 - Построение эскизов сечений спицы 00:09:38 - Создание через «Элемент по сечениям» спицы маховика 00:10:11 - Создание скругления между основанием и спицей маховика 00:10:30 - Построение эскиза шпоночного паза 00:13:15 - Создание через «Вырезать выдавливанием» шпоночного паза 00:13:38 - Создание остальных двух спиц маховика через «Массив по концентрической сетке» 00:14:11 - Окончание занятия Скачать модель (.m3d) и чертеж (.cdw) к видеоуроку можно здесь: https://disk.yandex.ru/d/OoLdGYcMHq4A2w #perfectangel3d #компас3D #инженернаяграфика #компьютернаяграфика #моделированиевкомпас3D #маховик #БольшаковВП #элементпотраектории #вырезатьвыдавливанием #подрезание #каркасиповерхности #изометрия #спиральцилиндрическая #элементвращения #элементпосечениям #массивпоконцентрическойсетке #элементвращения #Компас3Dуроки
