Test FAN PlayStation 5 / Как проверить вентилятор PlayStation 5

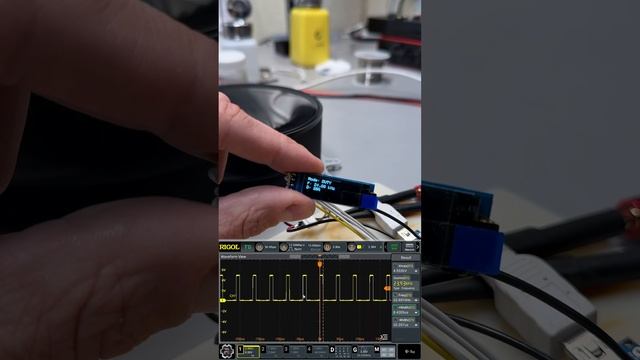

Решил сделать небольшой проект для тестирования вентиляторов. Используется Энкодер на 2 отсчетов, 2 импульса на щелчок. arduino nano и дисплей SSD1306 128*32 Питание вентилятора брал с ЛБП 12 вольт, управление с Arduino Nano GND вентилятора и GND arduino общая. —— Подключение: Энкодер GND - GND + - 5V SW - D4 DT - D3 CLK - D2 ——— дисплей GND - GND VCC - 5V SCK - A5 SDA - A4 ——— D9 - управление вентилятора —— Шаг скважности 5% Минимальная частота 1 кГц максимальная частота 50 кГц Шаг частоты 1 кГц так же добавлен вывод отладочной информации в консоль при подключение к ПК. Смена режима между скважностью и частотой производится нажатием и удержание на кнопку энкодера. ------------ Присоединяйся к нам: МАКС https://max.ru/id234503176940_biz Телеграм https://t.me/tservice23 ----- Экономить нужно с умом при покупках в интернете, Мегабонус сервис который работает https://megabonus.com/invite/2mzvLqgAYKWKHSkj6 Скачать готовый скетч https://t.me/c/1522835633/989
