18-Расчет и конструирование нагельного соединения между кольцом и надколонником

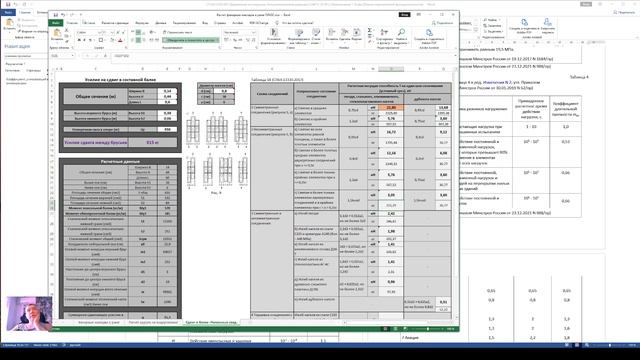

18-Расчет и конструирование нагельного соединения между кольцом и надколонником 00:01 Введение и выбор метода соединения • Продолжение конструирования юрты. • Детализация надколоника и необходимость его соединения. • Выбор между склеенным соединением и нагельными соединениями. 01:02 Описание методов соединения • Первый метод: соединение на саморезах. • Второй метод: использование стальной накладки. 02:05 Расчёт усилий на сдвиг • Необходимость расчёта усилий между элементами. • Сдвиг больше ближе к концу элемента. • Использование калькулятора для расчёта усилий. 05:15 Ввод параметров балки • Ввод общей высоты, ширины и длины балки. • Расчёт от поперечной силы или реакции опоры. 06:12 Определение реакции опоры • Удаление специальных элементов из расчётной схемы. • Повторный расчёт после удаления элементов. 08:21 Расчёт усилий на сдвиг в калькуляторе • Ввод максимального значения реакции опоры. • Получение усилий на сдвиг между брусьями. 08:50 Расчёт количества нагелей • Использование таблицы СП 64 для расчёта усилий. • Выбор гвоздей вместо саморезов. 13:05 Учёт коэффициентов • Необходимость умножения значений на коэффициенты. • Коэффициенты: условия эксплуатации, температурное воздействие, пропитка, срок службы, длительность. 18:35 Окончательный расчёт • Умножение на коэффициент длительности. • Итоговый расчёт: 300 кг на смятие в более толстой зоне. 20:08 Расчёт изгиба гвоздя • Формула для расчёта изгиба гвоздя. • Значение изгиба гвоздя: 246 кг. 20:24 Расчёт количества нагелей • Минимальное количество нагелей — два. • Для нагрузки 246 кг требуется семь нагелей. 21:47 Расположение нагелей в балке • Нагели располагаются на расстоянии 20% от центра балки. • Лучше всего размещать нагели в крайнем положении. 23:28 Конструирование в Tekla • Выбор нижней накладки и переход в плоскость. • Обозначение центров и краёв нагелей. • Возможность размещения нагелей в два ряда. 24:46 Расчёт расстояний между нагелями • Минимальное расстояние между нагелями — шесть диаметров. • Пример расчёта: при диаметре нагеля 8 мм минимальное расстояние — 5 см. 27:04 Копирование и поворот нагелей • Измерение угла и копирование нагелей с поворотом на 2 градуса. • Возможность увеличения угла для более равномерного размещения. 28:37 Создание отверстий для болтов • Выбор вкладки «Сталь» и обозначение болтов. • Создание отверстий диаметром 8 мм с допуском 0. 31:05 Вставка саморезов • Вставка саморезов в отверстия. • Настройка параметров саморезов: диаметр, длина, цвет. • Указание проектных атрибутов и массы саморезов. 33:33 Копирование саморезов и отверстий • Копирование саморезов и отверстий с помощью специального копирования. • Возможность добавления шляпок саморезов для эстетики. 37:03 Завершение работы • Перенос деталей с отверстиями на объект. • Вкручивание саморезов в отверстия. • Завершение соединения через нагели. 37:15 Заключение • Анонс следующего урока о соединениях на других накладках. • Прощание и благодарность за внимание. Мои ресурсы: Телеграмм: https://t.me/Proxima_project Я в ВКонтакте: https://vk.com/kshangaraev Сообщество в ВК: https://vk.com/club235898316 Рутуб: https://rutube.ru/channel/24278087/ Макс: https://max.ru/join/QA9DuUow6IrHnGCfo7A7NzG0YgsxhcZQR_RcPgj-Gvc
