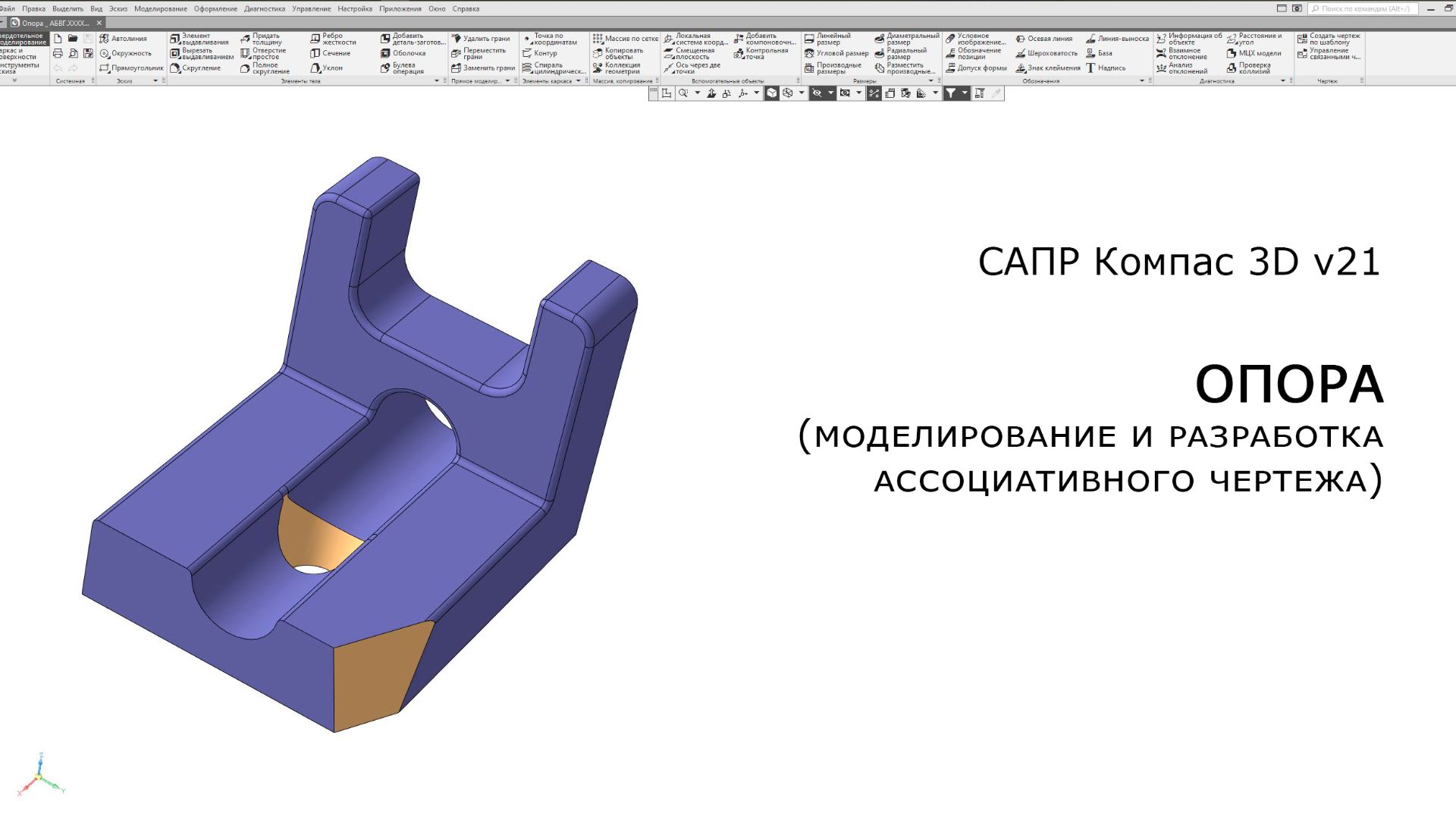

Компас-3D. Опора. Моделирование и построение ассоциативного чертежа

Видеоролик про моделирование в САПР Компас-3D детали "Опора" и построение ассоциативного чертежа по смоделированной детали. Основные формообразующие операции используемые для создания модели: Выдавливание - Вырезать выдавливанием. Особенности: построение эскизов по сетки, доработка видов через инструмент «Слои». Платформа: Компас-3D v21. Тайминг: 00:00:06 - Вступление 00:00:14 - Начало моделирования детали «Опора» 00:00:44 - Эскиз основания опоры 00:03:11 - Элемент выдавливание - основание опоры 00:03:30 - Эскиз конусного сквозного отверстия и скоса 00:04:58 - Вырезать выдавливанием - отверстие и скос 00:05:17 - Эскиз - убираем лишнее у опоры 00:05:56 - Вырезать выдавливанием - убираем лишнее у опоры 00:06:10 - Скругления. Окончание моделирования 00:06:32 - Построение ассоциативного чертежа 00:06:38 - Создание стандартных видов 00:07:12 - Продольный разрез 00:08:20 - Дополнительный разрез 00:09:19 - Проработка каждого вида по отдельности 00:12:11 - Создание изометрической проекции 00:14:32 - Простановка размеров 00:17:58 - Оформление технических требований 00:19:54 - Окончание занятия Скачать модель (.m3d) и чертеж (.cdw) к видеоуроку можно здесь: https://t.me/Perfect_Angel_3D/150 perfectangel3d #компас3D #инженернаяграфика #компьютернаяграфик #моделированиевкомпас3D #сборочныйчертеж #БольшаковВП #ассоциативыйчертеж #выдавливание #вырезатьвыдавливанием #простановкаразмеров #основныевиды #техническиетребования #созданиестандартныхвидов #разрезвкомпас3D #прямоугольнаяизометрическаяпроекция #изометрия #Компас3Dуроки
