Фотосопротивление

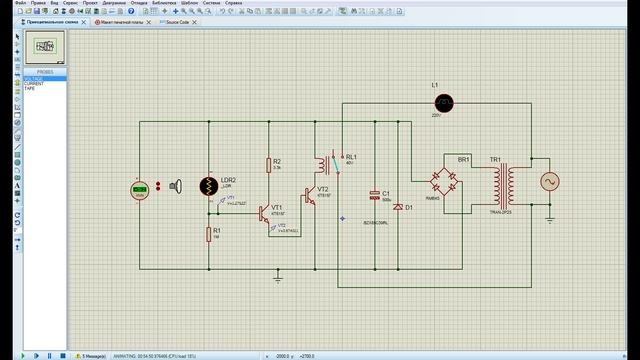

Электронном приборе в котором в результате поглощения энергии падающего на него оптического излучения генерируется ЭДС (фотоЭДС) или электрический ток (фототок). Действие фотоэлемента основывается на фотоэлектронной эмиссии или внутреннем фотоэффекте. Фотоэлемент, действие которого основано на фотоэлектронной эмиссии, представляет собой электровакуумный прибор с двумя электродами — фотокатодом и анодом, помещенными в вакуумированную либо газонаполненную стеклянную или кварцевую колбу. Данную схему можно с легкостью использовать при уличном освещении или в подъезде многоэтажного дома. Допустим, что у нас на улице или в помещении темно и пора бы зажечь освещение. В этот момент если нам, посмотреть за показаниями вольтметра на базе транзистора VT1, то они приблизительно равны 0.04 вольтам, тесть освещение равно 0. Постепенно повышаем сопротивление на LDR2, тем самым повышаем напряжение на базе транзистора VT1 до открытия транзистора 0.7-08V, в этот момент и происходит открытие транзисторов VT1 и VT2. Что, повлияло на дальнейшую работу транзисторов в итоге реле RL1 становится под ток и разрывается цепь питания L1. У нас на базе VT1 плюс 1.27 а на базе VT2 0.67V. Допустим, что в данный момент у нас светло на улице, и у нас на VT1 1.35V и почти 0.7V на VT2.
