МИКРОСХЕМА SN7417 аналог К155ЛП4

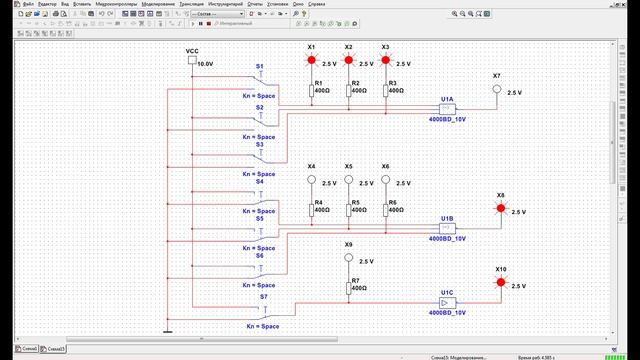

Сегодня мы познакомимся с микросхемой 4000 и его аналог К561ЛП4. Подаем логический ноль на переключатель S1 на выходе, при этом переключении у нас горит красным цветом светодиод Х7. Затем подаем напряжение питания VCC переключатель ставим S1 в верхнее по схеме положение и у нас загорается светодиод Х1 и тухнет светодиод Х7. Подаем логическую единицу на переключатель S2 при этом у нас загорается светодиод Х2, Х7 при этом переключении не светится. Подаем логическую единицу на переключатель S3 при этом у нас загорается светодиод Х3, Х7 при этом переключении не светится. Затем подаем логическую единицу на переключатель S4 при этом у нас загорается светодиод Х4, Х8 при этом переключении также не светится. Затем подаем логическую единицу на переключатель S5 при этом у нас загорается светодиод Х5, Х8 при этом переключении не светится. Подаем логическую единицу на переключатель S6 при этом у нас загорается светодиод Х6, Х8 при этом переключении не светится. Затем подаем логическую единицу на переключатель S7 при этом у нас загорается светодиод Х9, Х10 при этом переключении на инверторе светодиод не светится.
