Компас-3D. Уголок. Моделирование

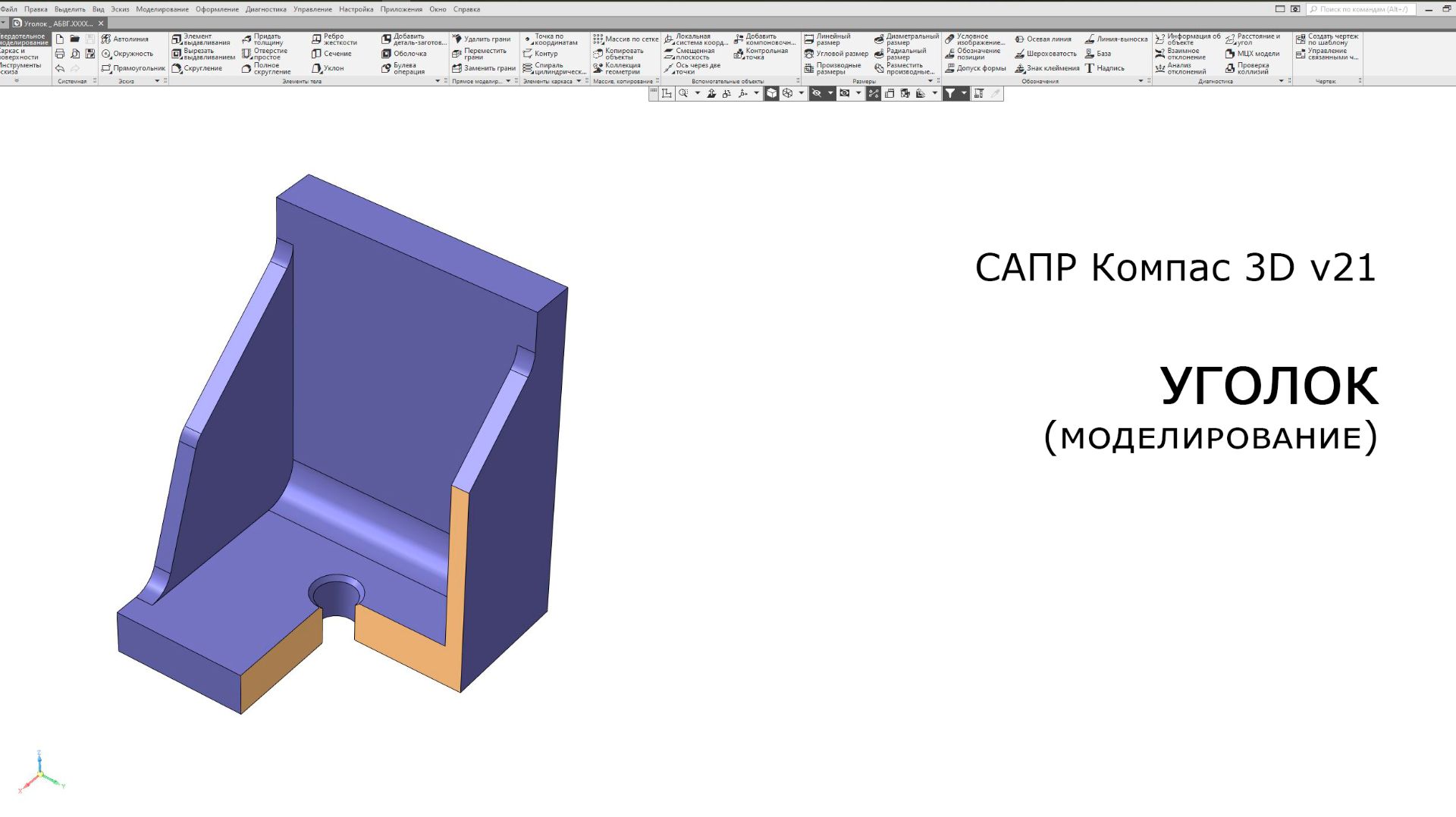

Видеоролик про моделирование в САПР Компас-3D детали "Уголок". Основные формообразующие операции используемые для создания модели: Выдавливание – Ребро жесткости – Зеркальный массив – Скругление – Отверстие. Особенности: использование Библиотеки стандартных изделий для создания отверстия. Платформа: Компас-3D v21. Тайминг: 00:00:06 - Вступление 00:00:15 - Начало моделирования детали «Уголок» 00:00:38 - Создание эскиза основания детали «Уголок» 00:01:53 - Создание через элемент выдавливания основания уголка 00:02:16 - Создание эскиза ребра жёсткости 00:03:14 - Создание ребра жёсткости 00:03:31 - Создание второго ребра жёсткости через Зеркальный массив 00:03:57 - Создание скругления 00:04:14 - Создание отверстия через Библиотеку стандартных изделий 00:05:19 - Окончание занятия Скачать модель (.m3d) и чертеж (.cdw) к видеоуроку можно здесь: https://t.me/Perfect_Angel_3D/152 #perfectangel3d #компас3D #инженернаяграфика #компьютернаяграфик #моделированиевкомпас3D #уголок #БольшаковВП #реброжесткости #библиотекастандартныхизделий #вырезатьвыдавливанием #скругление #прямоугольнаяизометрическаяпроекция #изометрия #Компас3Dуроки
