Измерение цилиндрического зубчатого колеса с наклонным зубом с модификацией профиля и направления

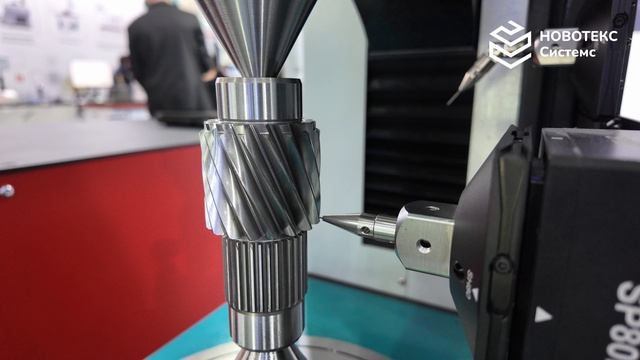

Протокол измерения цилиндрического зубчатого колеса с наклонным зубом с модификацией профиля и направления Объект измерения: Цилиндрическое зубчатое колесо с наклонным зубом, с модификацией профиля и направления. Контролируемые параметры Параметры профиля зуба (модификация): Отклонение формы профиля fHα Наклон профиля fHα Общее отклонение профиля Fα Форма модифицированного профиля (контроль модификации) Параметры направления зуба: Общее отклонение направления Fβ Отклонение формы направления fHβ Наклон направления fHβ Радиальное биение зубчатого венца: Радиальное биение Fr Шаг зацепления: Отклонение единичного шага fpt Накопленное отклонение шага Fp Методика измерения Настройка измерения: Ввод параметров зубчатого колеса таких как количество зубьев, модуль, ширина зубчатого венца, угол профиля, угол наклона, диаметр вершин, коэффициент смещения, величина модификации. Автоматический расчет модели колеса и диапазона измерения и оценки. Выбор датчика (SP80H для высокой точности). Измерение профиля: Сканирование профиля зуба в поперечном сечении. Фиксация отклонений от номинальной эвольвенты. Контроль зоны модификации (краевой участок профиля). Измерение направления: Сканирование вдоль линии зуба. Определение отклонения фактического направления от теоретического. Комплексный анализ: Совмещение данных по профилю и направлению. Результаты: Графики отклонения профиля и направления. Цифровые значения контролируемых параметров. Визуализация модификации профиля. Протокол соответствия требованиям ГОСТ ISO 1328-1-2017. Особенности измерения для данного типа колес: Требуется точная юстировка оси колеса относительно измерительной системы. Учет влияния угла наклона зуба на результаты измерений. Анализ зоны модификации профиля требует повышенного разрешения датчиков.
